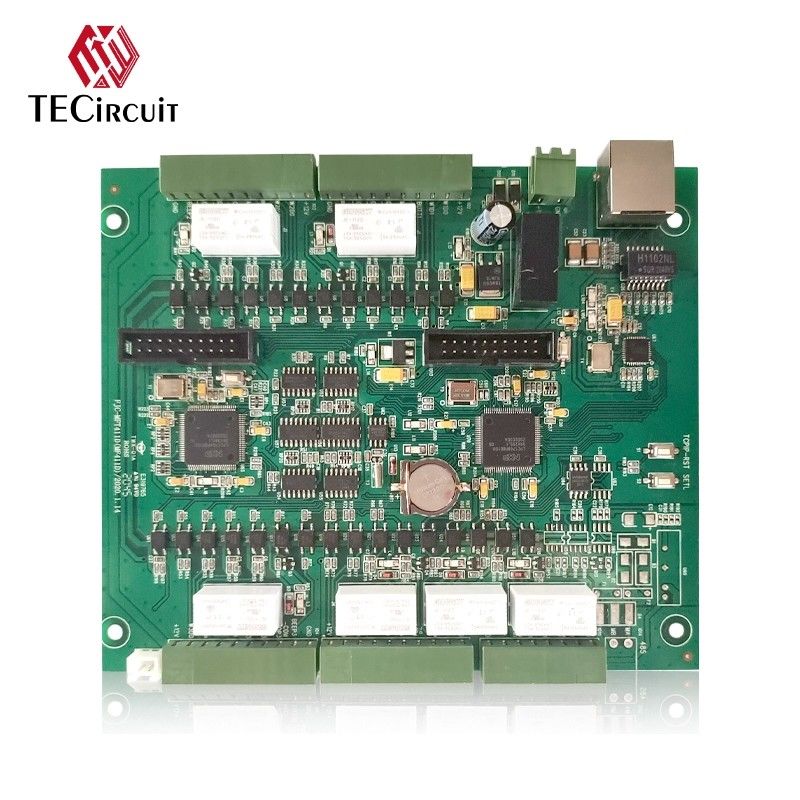

多層通信 PCB組立 印刷回路板組立 サービス

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法

Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:
FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

についてTEC回路

見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.

ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車店舗サービス

サービス: 印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,箱の構築 テスト

品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル

申請

わかった製品説明わかった

通信PCB組は,通信機器の生産における不可欠な部品です.通信ネットワーク業界の高い基準と要求を満たすために設計されています.優れた品質と効率的な加工によりこの組み立て板は,メーカーにとってトップの選択肢です.

通信機器産業における入荷材料の処理のための高品質で信頼性の高いソリューションです. 先端技術と効率的な処理により,この組み立て板は耐久性があり,手頃な価格で性能を提示します.

• 高品質:通信PCB組は 最高級の材料で作られ 優れた性能を保証するために 厳格な品質管理を受けています
• 信頼性の高い性能:この組み立て板は 厳しい条件でも 安定して一貫したパフォーマンスを 提供するように設計されています
• 効率的な処理先進的な技術と効率的な加工方法により この組み立て板は より速く効率的な生産を可能にします
• 先進技術通信PCBアセンブリは,通信ネットワーク産業の 変化する要求に応えるための 最新の技術で装備されています.
• 耐久性:高品質のFR-4素材で作られ この組み立て板は耐久性があり 耐久性があります
• 価格:高品質で先進的な機能にもかかわらず,通信PCB組は手頃な価格で提供されています.

PCB組立 OEM サービス

電子部品の材料購入

裸のPCB製造

ケーブル,ワイヤーハーネスの組立,シート金属,電気キャビネット組立サービス

PCB組立サービス:SMT,BGA,DIP

PCBA試験:AOI,回路内試験 (ICT),機能試験 (FCT)

コンフォームコーティングサービス

プロトタイプと大量生産

わかったわかった

PCBA ODM サービス

あなたのアイデアに従ってPCBAデザイン

PCBA コピー/クローン

デジタル回路設計 / アナログ回路設計 / lRF設計 / 組み込みソフトウェア設計

ファームウェアとマイクロコード プログラミング Windows アプリケーション (GUI) プログラミング/Windows デバイスドライバー (WDM) プログラミング

組み込みユーザーインターフェース設計 / lシステムハードウェア設計
