メタルコア基板
Created with Pixso. メタルコアPCB MC PCB スマートフォン用 PCB 硬 PCB プリント回路板

メタルコアPCB MC PCB スマートフォン用 PCB 硬 PCB プリント回路板

ブランド名: TECircuit
モデル番号: TEC0149
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0052
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

スマートフォン メタルコアPCB

,

MC メタルコア印刷回路板

製品説明

製品画像

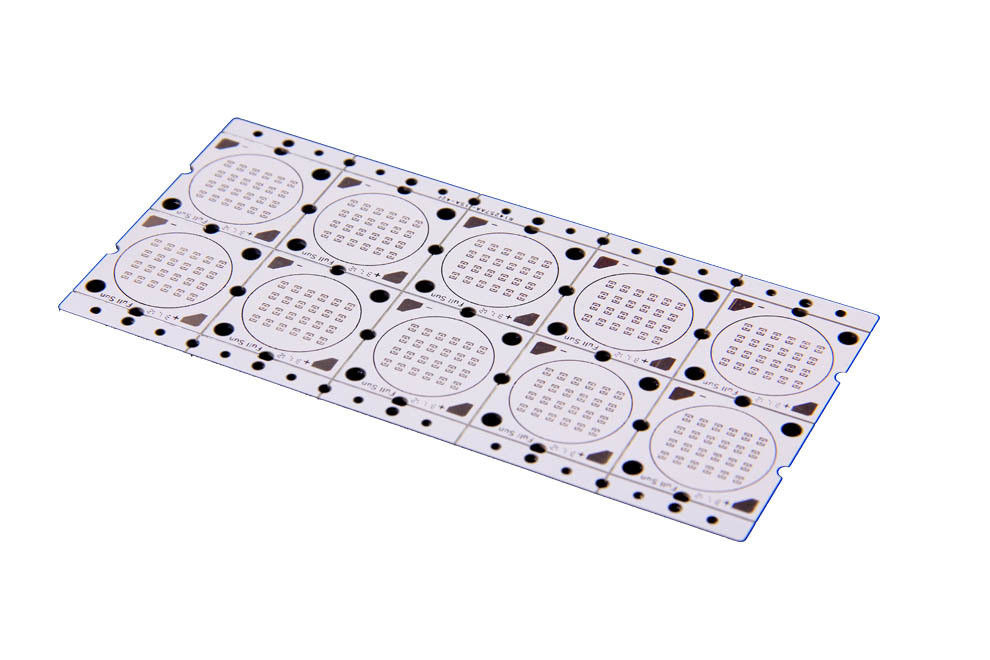

メタルコアPCB MC PCB スマートフォン用 PCB 硬 PCB プリント回路板 0







TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • 電力管理回路:

    • スマートフォンのバッテリー充電と電源配送を効率的に管理するために電源モジュールで使用されます
  • RFモジュール:

    • 携帯電話,Wi-Fi,Bluetooth通信のための無線周波数 (RF) コンポーネントで使用され,信頼性の高い信号品質を保証します.
  • LEDバックライト:

    • ディスプレイのバックライトシステムに統合され, 画面の均等な光分布と効率的な熱管理を可能にします
  • カメラモジュール:

    • 高解像度の画像センサーとフラッシュコンポーネントの電源供給と熱散を管理するためにカメラシステムで使用される.
  • 音声増幅器:

    • 音声出力回路で用いられ,アンプによって生成される熱を管理しながら音質を向上させる.
  • 充電ポート:

    • 充電とデータ転送ポートに統合され,頻繁な使用で堅牢なパフォーマンスと耐久性を保証します.
  • 振動モーター:

    • 触覚フィードバックシステムで使用され 電力と熱性能を管理し ユーザーとのやり取りを向上させる
  • センサーモジュール:

    • 安定した電源供給と正確な読み取りを保証するために,様々なセンサー (例えば加速計,陀螺計) に使用される.
  • 無線充電回路:

    • ワイヤレス充電システムに統合され 効率的な電源転送を 熱蓄積を制御する
  • 熱管理システム:

    • 効率的な熱消耗を要する設計で使用され,部品の最適な性能と長寿を維持する.



製品の特徴

  1. 高熱伝導性:

    • メタルコアPCB (MCPCB) は,コンパクトなスマートフォン設計におけるパフォーマンスを維持するために不可欠な優れた熱消散を提供します.
  2. 耐久性:

    • 頑丈なアルミ基板は,スマートフォン使用に特有の機械的ストレスや環境条件に耐えることができます.
  3. 低熱膨張係数 (CTE):

    • 金属コアのCTEは電子部品と互換性があり,熱圧を最小限に抑え,信頼性を高めます.
  4. 高い電気性能:

    • 低電圧抵抗で,効率的な電源供給を保証し,回路のエネルギー損失を削減します.
  5. コンパクト デザイン:

    • 携帯性やエステティックなデザインを優先する 現代のスマートフォンには不可欠です
  6. 信号 の 完全 性 が 向上 し た:

    • RFアプリケーションでより良いパフォーマンスを促進し,通信の信頼性と範囲を向上させます.
  7. 多様な デザイン オプション:

    • スマートフォンの設計要件を満たすために,レイアウト,サイズ,部品の配置をカスタマイズすることができます.
  8. 製造 の 容易 性:

    • 標準的なPCB製造プロセスと互換性があり,効率的な生産と組み立てを容易にする.
  9. 費用対効果:

    • 一般的に標準FR4PCBよりも高価ですが,熱管理と性能の利点は投資を正当化しています.
  10. 規制の遵守:

    • スマートフォンの様々なアプリケーションで信頼性の高い動作を保証する 業界基準を満たすように設計されています





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
