カスタム 柔軟 PCB 柔軟印刷回路板 レーザー測定と制御

ブランド名: TECircuit
モデル番号: TEC0171
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
RF0014
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

レーザー測定 印刷回路板

,

カスタムレーザー制御 柔軟PCB

製品説明

製品画像

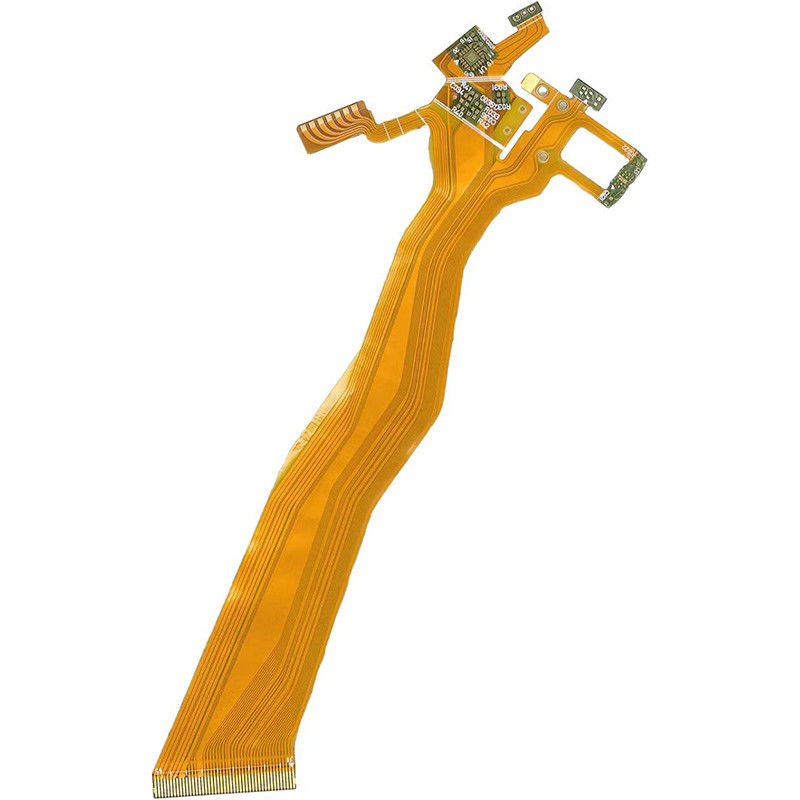

カスタム 柔軟 PCB 柔軟印刷回路板 レーザー測定と制御 0





についてTEC回路



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • レーザースキャン機:

    • 3Dマッピングと測定のためのレーザースキャンシステムで使用され,レーザーダイオードを電子制御に接続する.
  • 距離測定システム:

    • レーザー三角測定や飛行時間測定を用いて距離を測定するシステムで使用され,正確なデータ伝送を保証する.
  • レーザー定位システム:

    • レーザーの正確な位置付けを必要とするシステムに 組み込まれます 例えばCNCマシンやロボット腕などです
  • オプティカルセンサー:

    • レーザービームを検出する光センサーを接続するために使用され,自動フィードバックと制御システムを可能にします.
  • レーザー干渉測定:

    • 距離,移動,表面不規則性の高精度測定のための干渉計に使用される.
  • 産業自動化:

    • レーザー技術を用いた調整,品質管理,検査プロセスを自動化したシステムに統合
  • 医療用:

    • レーザー外科用器具で使われます 処置中に正確な標的と制御を図り 正確な結果を保証します
  • 環境監視:

    • 空気や水の質を監視するシステムで使用される. レーザーベースの技術を使用して,粒子や化学物質濃度を検出する.
  • 研究開発:

    • 精密なレーザー測定と制御を必要とする科学研究のための実験装置で使用されます
  • レーザー 切断 と 彫刻:

    • レーザー切断と彫刻マシンに組み込まれ,レーザー源を制御回路に接続して精密な操作を可能にします



製品の特徴

  1. 柔軟性:

    • FPCは曲げられ,形作られ,コンパクトで複雑なレーザー測定システムに統合するのに最適です.
  2. 軽量:

    • FPCの軽量性により,デバイスの総重量を削減し,携帯性や使いやすさを向上させる.
  3. 薄型プロファイル:

    • FPCは,レーザーシステムに特有の空間制限環境へのシームレスな統合を可能にするスライムな設計を有する.
  4. 高熱耐性:

    • レーザーコンポーネントが発生する熱に耐えるように設計され,動作中に信頼性の高い性能を保証する.
  5. 優れた電気性能:

    • 低抵抗と高い信号完整性を提供し,測定アプリケーションにおける正確なデータ送信に不可欠です.
  6. 耐久性:

    • 機械的ストレスや環境要因に耐えるように作られ 産業や実験室での長期的信頼性を保証します
  7. カスタマイズできるデザイン:

    • レーザー測定システムの特定の構成と要求に合わせて,ユニークなレイアウトを可能にします.
  8. 組み立て の 容易 な 方法:

    • 製造プロセスを簡素化し 複雑なシステムへの統合を容易にする
  9. 環境 の 影響 に 耐える:

    • 湿気,塵,化学薬品に耐えるように処理され,様々な操作条件で耐久性を高めます.
  10. 業界基準の遵守:

    • 安全性と性能に関する関連業界基準を満たすように製造し,重要なアプリケーションで信頼性の高い動作を保証します.

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
