セラミックPCBボード
Created with Pixso. 陶磁回路板 多層硬いPCB 眼鏡製造用

陶磁回路板 多層硬いPCB 眼鏡製造用

ブランド名: TECircuit
モデル番号: TEC0202
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0071
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

多層硬いセラミック回路板

,

オフタルミック・レンズ 硬いPCB製造

製品説明

製品画像

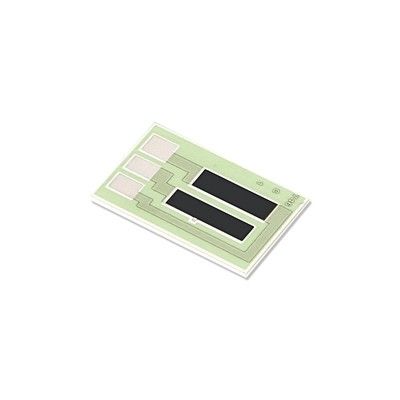

陶磁回路板 多層硬いPCB 眼鏡製造用 0





TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • 視力矯正装置:

    • デジタルディスプレイ機能とともに視力の修正を組み込むスマートメガネなどの先進的な眼鏡技術に使用されます.
  • 網膜 インプラント:

    • 網膜細胞を刺激することで 視力を回復する装置に組み込まれ 重度の視力障害を持つ患者に 解決策を提供します
  • アダプティブ・オプティック・システム:

    • 画像の質を向上させるためにリアルタイムで光学要素を調整するシステムで使用され,しばしば高度な診断機器で使用されます.
  • 手術 器具:

    • 精密な外科用ツールで使用されます. 眼に関わる手術には信頼性の高い電子制御が必要です.
  • 診断装置:

    • 視覚検査や診断に使用される機器に組み込まれます.例えば,光学コアレンスのトモグラフィー (OCT) システムです.
  • ウェアラブル 視覚 強化 装置:

    • 拡張現実アプリケーションなどの電子手段を通じて視力を向上させるウェアラブル技術に使用される.
  • 視覚療法 システム:

    • 視覚訓練とリハビリのために設計された治療装置で使用され,センサーとフィードバックメカニズムを統合します
  • スマート コンタクトレンズ:

    • 健康指標を監視したり 拡張現実の機能を提供したりします
  • 光学装置のための照明システム:

    • LED照明回路で使用され,光学機器の性能を向上させ,可視性と精度を向上させる.
  • 自動化試験装置:

    • 眼科用レンズと装置をテストし,校正する機器で使用され,品質と性能基準を保証します.



製品の特徴

  1. 生物互換性:

    • 医療用,特に人間の組織と密接に接触する 安全な材料で設計されています
  2. 高熱安定性:

    • 陶器材は熱耐性が優れているため,温度が異なる環境に適しています.
  3. メカニカル 強さ:

    • セラミックPCBは硬さと耐久性で知られており,眼科機器などの繊細なアプリケーションで信頼性を保証します
  4. 低電導性:

    • 敏感な電子アプリケーションの干渉を最小限に抑え,信号の整合性を維持します
  5. 軽量:

    • 軽量なソリューションで 眼鏡やスマートコンタクトレンズなどの ウェアラブルデバイスの快適性にとって 極めて重要です
  6. 高精度:

    • 厳格な許容量と仕様を満たすように製造され,光学アプリケーションで正確なパフォーマンスを保証します.
  7. 環境 の 影響 に 耐える:

    • 湿気,塵,化学物質に耐えるように処理され,様々な条件で耐久性と信頼性を高めます.
  8. カスタマイズ可能性:

    • デザインと機能の要求に応えるように調整でき,革新的な眼科ソリューションを可能にします.
  9. 統合 の 容易 性:

    • 複雑な光学システムへのシームレスな統合を容易にする様々な電子部品を収納するように設計されています
  10. 医療 の 基準 に 従う:

    • 厳格な医療機器規制と基準を満たすように製造され,医療アプリケーションにおける安全性と有効性を保証します.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
