PCBA コンシューマエレクトロニクス ファイバーオプティック テスト スミット プリント回路板組

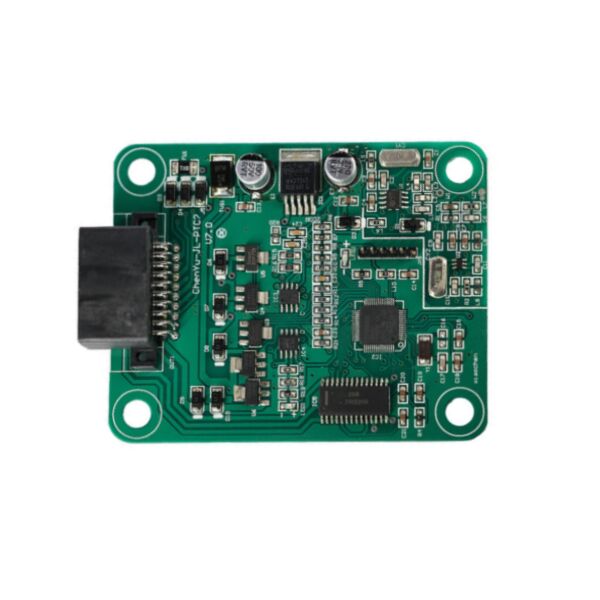

PCBA イメージ

についてTEC回路

見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.

ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車店舗サービス

サービス: 印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,箱の構築 テスト

品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル

PCBA アプリケーション

• ネットワークの設置と保守PCBAは,技術者のためのコア機能を駆動します. ファイバー光ケーブルの設置を証明するために,光学電力の損失ネットワークの運用開始前に,リンクが業界基準を満たしていることを確認する.

• 欠陥 の 位置 と 問題 解決: 動力オプティカル・タイム・ドメイン・リフレクトメーター (OTDR)ファイバーの断片や 激しい曲がりや 欠陥のあるコネクタを 正確に特定し 修復時間を劇的に短縮します

• 消極光学ネットワーク (PON) と電信: 専門的なPCBAは,PONネットワークでのテストを可能にし,技術者がサービスを中断することなく特定の波長で電力のレベルを測定することができます.FTTH (Fiber to the Home) インフラストラクチャの維持に不可欠です.

• データセンターとエンタープライズネットワーク品質保証: データセンター内のパッチコード,トランクケーブル,および設置されたファイバーのパフォーマンスを検証し,ドキュメント化するために使用されます.高速のバックボーン接続が信頼性の高い動作のために十分な信号幅を持つことを確保する.

• 繊維の特徴と実験室の研究: 高精度PCBA設計は,繊維の詳細な性質,例えば色素分散と偏振モード分散を特徴付けるために,研究開発および製造環境で使用されます.先進的なシステム設計のために.

• 教育 訓練 ツール: 学生や研修生が光ファイバー理論を学び,実用的なスプライシングを実践し,損失予算とOTDR追跡データを解釈する方法を理解するための実践的なプラットフォームとして機能します.

PCBA 特徴

1. レーザーダイオードドライバーと高感度光検出器:PCBAは,特定の波長 (例えば850nm,1310,1550nm) で安定した,校正された光パルスまたは信号を発する正確なレーザードライバー回路を組み込みます.高感度光探知器とトランスインペダンス増幅器を組み合わせ 弱い光信号を正確な電気測定に変換します.

2. 高精度タイムリングと信号処理回路: OTDRと損失テストユニットでは,ボードには,ナノ秒スケールでの光の帰帰時間を測定するための超安定タイムリング回路 (TCXOまたはGPSDOを使用) が搭載されています.高速ADCとFPGAまたはDSPは,騒々しいバックスキャッター信号から利用可能なデータを抽出するために,リアルタイム信号平均と処理を行います..

3. データ処理と分析のコア: 強力なアプリケーションプロセッサまたはマイクロコントローラがデバイスのオペレーティングシステムを実行し,ユーザーインターフェースを管理し,テスト標準を実行し (IEC/TIAから),結果を保存します.明確な合格/不合格報告とグラフィカルトラスデータを生成します.

4. マルチインターフェイス接続と校正ストレージ: PCBAには,データ転送とリモコン制御のためのUSBおよびしばしばWi-Fi/Bluetoothモジュールが含まれています.重要なデータを保存するための非揮発性メモリがあります.カリブレーション係数各レーザーと検出器に対して,時間や温度変化における測定の精度を保証する.

5. 先進的な電力管理システム: 複雑なPMICを使用し,複数の内部電圧レールを効率的に管理します.活発な使用でないとき,高電流の部品 (レーザーやディスプレイなど) をオフに電源を供給し,さまざまなソース (バッテリー) から安定した動作を容易にする.ACアダプター,イーサネット上の電源)

6. 頑丈 な デザイン と 環境 補償: パネルはしばしばコンフォームコーティングされ,幅広い温度範囲の部品で設計されています. 測定を自動補償するための環境センサー (温度) を含みます.繊維減衰とレーザー出力は環境条件によって変化する.
