| ブランド名: | TECircuit |
| モデル番号: | TEC0412 |
| MOQ: | サンプル用の1pc、バルク用100pcs |
| 価格: | USD 1.99 ~ USD9.99/pcs |
| 配達時間: | 5-15 WOTK DAYS |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |

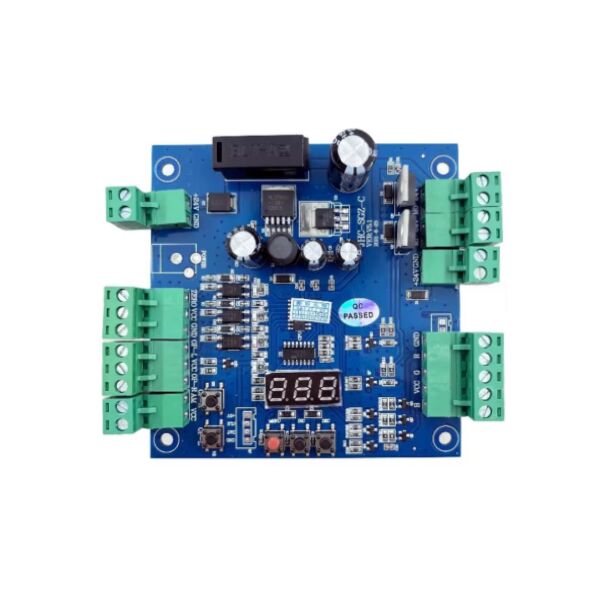

PCBA イメージ
についてTEC回路
見つかりました:TECircuit は,2004.
場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.
ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車店舗サービス
サービス: 印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,箱の構築 テスト
品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.
工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル
PCBA アプリケーション
プロのデジタルアートとイラストレーション作成PCBAは,高解像度のディスプレイに直接描画,塗装,スケッチをします.デジタル技術がもたらすすべての利点を.
写真編集とリタッチ: 詳細なマスク,局所調整を可能にする写真家やリタッチ業者のための精密ツールとして機能しますマウスやトラックパッドに比べると 比較できない制御ができます.
3D モデリング,彫刻,質感3Dアーティストやアニメーターが デジタルモデルを彫り 3D表面に直接テクスチャを塗り 触覚型ペンのインターフェースで頂点を操作しますデジタルコンテンツ作成におけるクリエイティブワークフローの合理化.
アニメーションとストーリーボード: 手描きのフレームごとにアニメーションや 詳細なストーリーボードの作成を可能にします.アーティストはすぐに視覚的なフィードバックを得るために画面に直接描くことができます.アニメーションのプロセスを より流動的で直接的にします.
産業設計と概念設計: 設計者がCADや設計ソフトウェアで直接スケッチ,コンセプトアート,詳細な技術イラストを作成するのをサポートし,スケッチの自由とデジタルツールの精度を組み合わせます.
インタラクティブな教育とデジタルノート: 教育者やグラフィックデザインや建築のコースの学生のための高度なツールとして機能し,専門家が文書の注釈や設計図をマークアップするために,画面に直接手書きのノートを取ることもできます.
統合ディスプレイドライバーとコントローラ: PCBAには,内蔵装置の電源を供給するための高性能ディスプレイドライバ回路 (LVDSまたはeDPコントローラなど) が組み込まれています.高色精度 (しばしば>100% sRGB) の画面で,レイテンシーを最小限に抑えるための高速リフレッシュレート.
ペンとスクリーンの組み合わせセンサーシステム画面の下には電磁共振 (EMR) または活性静電 (AES) デジタル化グリッドが配置されています. これによりPCBAはペン位置,傾き,ローテーション画面の表面に直接表示される圧力レベル (例えば8192レベル) を,ミリメートル未満の精度で表す.
マルチモード接続ハブ (USB-C,HDMI,ワイヤレス):ボードは,単一ケーブル接続 (データ,ビデオ,電源を運ぶ) のためのDisplayPort AltモードのUSB-Cコントローラを統合しています.また,他のデバイスを接続するためのHDMI入力ポートと,無線データ転送のためのWi-Fi/Bluetoothモジュールも含む..
低遅延処理とペンのデータパス: 専用マイクロコントローラーまたはFPGAを搭載し,最小限の遅延で原始ペン信号を処理する.しばしば予測アルゴリズムを使用して,認識遅延を減らす.スクリーン上のカーソールやブラシストロークがペン先を瞬時にフォローすることを確認します.
ユーザーインターフェースと制御回路タブレットのベーゼル上の物理的なエクスプレスキー,タッチストライプ,またはタッチセンシティブリングのドライバが含まれています.キーボードのないワークフロー.
先進的な電力管理IC (PMIC): 洗練されたPMICを使用して,ACアダプターまたは内部バッテリーから電源の分配を管理します. それは効率的にエネルギー密度の高いディスプレイバックライト,ペンデジタル,そしてすべてのプロセッサ携帯モデルでは性能とバッテリー寿命をバランスできます
頑丈 な 構造 と 熱 設計:PCBAは,ディスプレイと処理部品からの熱散を管理しながら,スライムフォーム要素にフィットするように設計されています.その 配置 と 部品 の 選択 は,しばしば 傾き て 長く 使用 さ れる 装置 の 耐久 性 を 保証 し ます.
よくある質問
質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)
Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法
Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.
Q4: 送料の方法は?
答え:
FedEx/DHL/TNT/UPSで送料を提供できます.また,お客様が提供する送料方法も受け入れられます.
Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.
わかったPCBとPCBAの説明わかった
| PCB 層 | 1~42層 |
| PCB 材料 | CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー |
| 最大ボードサイズ | 620mm × 1100mm |
| 認証 | RoHS指令に準拠 |
| 板の厚さ | 1.6 ±0.1mm |
| 外層 銅厚さ | 0.5-5オンス |
| 中層銅厚さ | 0.5-4オンス |
| 最大板厚さ | 6.0mm |
| 穴の最小サイズ | 0.20mm |
| 最小ライン幅/スペース | 3/3ミリ |
| 溶接マスクの最小ピッチ | 0.1mm (4mil) |
| プレートの厚さと開口率 | 30:1 |
| 最小穴銅 | 20μm |
| 穴直径容量 (PTH) | ±0.075mm (3ミリ) |
| 穴直径許容量 (NPTH) | ±0.05mm (2ミリ) |
| 穴の位置偏差 | ±0.05mm (2ミリ) |
| 概要 寛容 | ±0.05mm (2ミリ) |
| PCB溶接マスクの色 | 黒,白,黄色 |
| PCB 表面塗装 | HASL 鉛のない,浸水用 ENIG,化学スチロール,フラッシュゴールド,OSP,ゴールドフィンガー,剥がれる,浸水銀 |
| 伝説の色 | ホワイト |
| 電気試験 | 100%AOI,X線,飛行探査機試験 |
| 概要処理 | ルーティングとスコア/Vカット |
| 検査基準 | IPC-A-610 クラスII |
| 証明書 | UL (E503048),ISO9001,ISO14001,IATF16949 |
| 出発報告 | 最終検査,電気試験,溶接性試験,マイクロセクション分析 |
