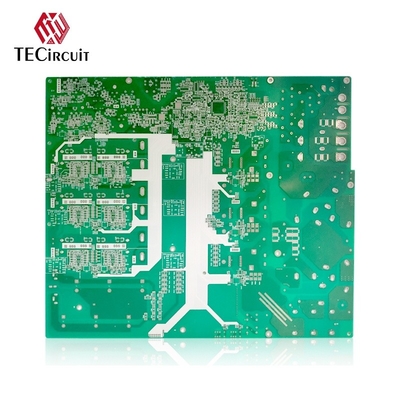

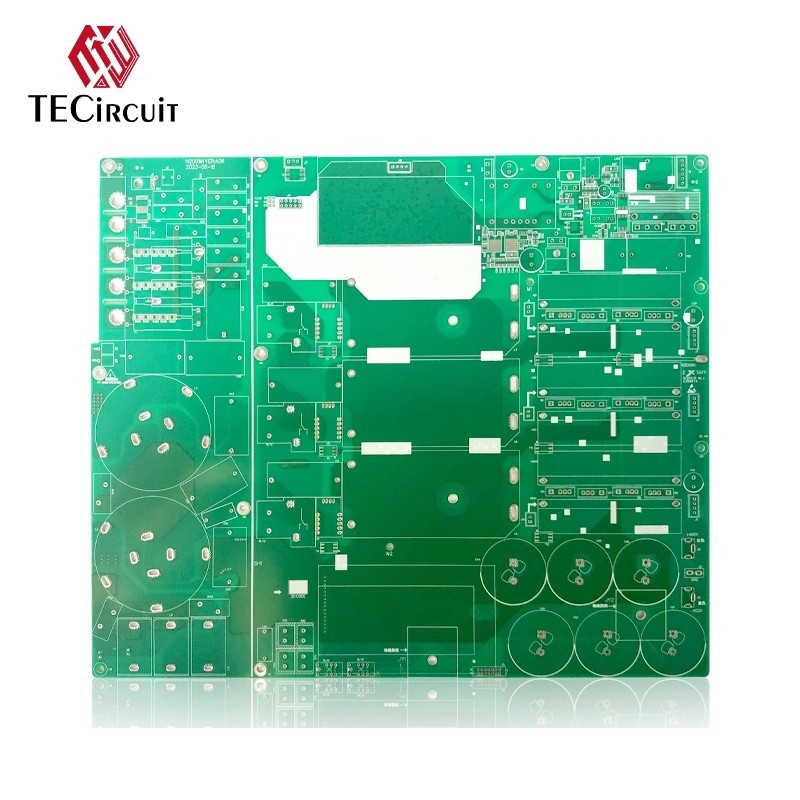

ソーラーインバーターPCBの製造と組立のためのカスタムRIGID多層PCBボード

よくある質問
質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法

Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:
FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

製品の特徴

• 高効率性:

  • 最小限の電力損失を伴い,太陽エネルギーの最大利用を保証する,DCからACへの最適なエネルギー変換のために設計されています.

• 堅牢な熱管理:

  • 動作中に発生する熱を散らすため,ヒートシンクやヒートバイアなどの熱管理機能を搭載している.

• 耐久性と信頼性:

  • 極端な温度,湿度,塵など 厳しい環境に耐えるように作られ 長期的な性能を保証します

• 多層設計:

  • 複合的な回路に対応し,電磁干渉 (EMI) を軽減するなど,電気性能を改善するために,しばしば多層PCB設計を使用する.

• 先進的な部品:

  • MOSFET,IGBT,および高電圧と電流を処理できるコンデンサなどの高品質のコンポーネントを使用します.

• 保護 機能:

  • インバーターと接続されたシステムを保護するための過電圧,過電流,短回路保護の保護回路を含む.

• モジュール式設計:

  • 容易なアップグレードと修理を可能にし,保守を容易にし,運用性を向上させる.

• 基準の遵守:

  • 国際的な安全性および性能基準 (IEC,ULなど) を満たすように設計され,様々な用途で安全な操作を保証する.

• 通信インターフェース:

  • スマートホームシステムとリモートモニタリングソリューションとの統合を可能にするモニタリングと通信のためのインターフェースを備えています

• コンパクトな形状因子:

  • 空間効率が良く設計され,性能を損なうことなく様々なインバーターホイスに組み込める.

• 低電磁気干渉 (EMI):

  • EMIを最小限に抑えるように設計され 周辺の電子機器の性能を維持するために重要です

• 費用対効果:

  • 性能と製造コストを均衡させ,競争力のある太陽光市場での大量生産に適しています.

わかった製品説明

仕様:
PCB 層:	1〜42層
PCB材料:	CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ:	620mm*1100mm
PCB 証明書:	RoHS指令に準拠
PCBの厚さ:	1.6 ±0.1mm
外層銅厚さ:	0.5-5オンス
内層銅厚さ:	0.5-4オンス
PCB 最大板厚さ:	6.0mm
穴の最小サイズ:	0.20mm
最小ライン幅/スペース:	3/3ミリ
ミニ S/Mピッチ:	0.1mm (((4mil)
プレートの厚さと開口率:	30:1
最小穴銅:	20μm
許容性 (PTH):	±0.075mm ((3ミリ)
許容性 (NPTH)	±0.05mm (2ミリ)
穴の位置偏差:	±0.05mm (2ミリ)
概要 許容度:	±0.05mm (2ミリ)
PCB溶接マスク:	黒,白,黄色
PCB表面加工:	HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説	ホワイト
Eテスト:	100%AOI,X線,飛行探査機テスト
概要:	ルーツとスコア/Vカット
検査基準:	IPC-A-610CCクラスII
証明書:	UL (E503048),ISO9001/ISO14001/IATF16949
出発報告:	最終検査,Eテスト,溶接性テスト,マイクロセクションなど
