| ブランド名: | TECircuit |
| モデル番号: | TEC0218 |
| MOQ: | 1pcs |
| 価格: | USD 1.99 ~ USD9.99/pcs |
| 配達時間: | 5~15 週日 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |

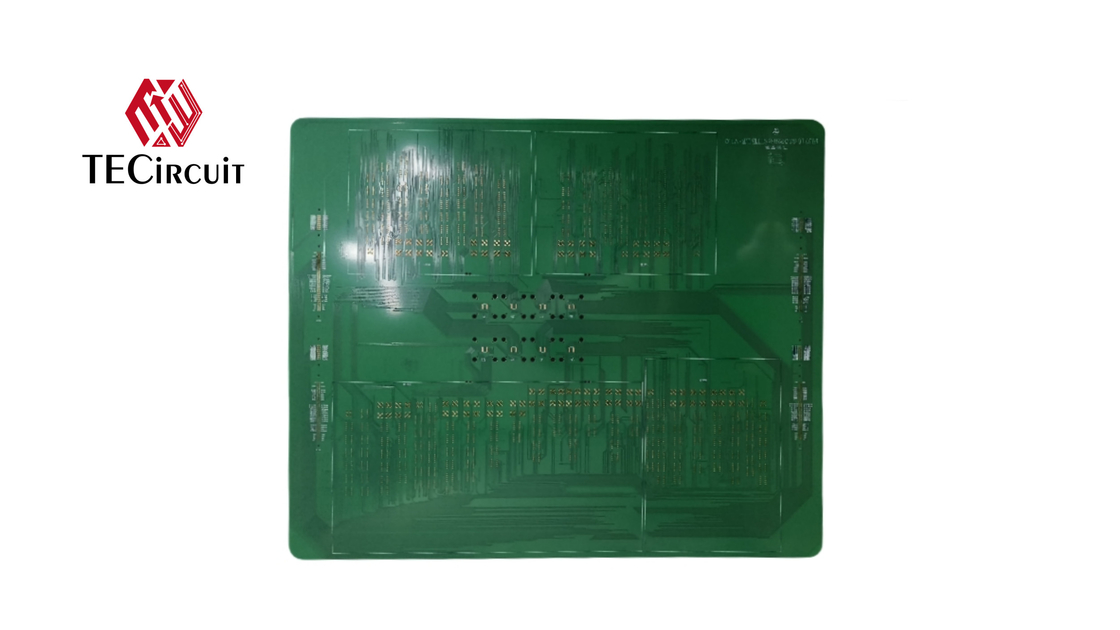

製品画像
TECircuitについて
見つかりました:TECircuit は,2004.
場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.
ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車店舗サービス
サービス: 印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,箱の構築 テスト
品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.
工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル
製品アプリケーション
医療機器: 精度と信頼性が重要な診断機器や監視システムなどの機器で使用されます.
試験・測定装置: オシロコープや信号分析機を含む正確な測定を必要とする装置にとって不可欠です.
通信装置: 高周波通信システムに統合され,信頼性の高い信号送信と受信を保証します.
航空宇宙と防衛: 性能と耐久性が重要な航空機器と軍事用に使用されます.
産業自動化: 機械の制御システムやセンサーに存在し,運用効率と精度を向上させる.
消費電子機器: コンパクトで有効な回路を必要とする高性能デバイスで使用されます.
自動車用電子機器: 高度なドライバーアシスタントシステム (ADAS) や精密な制御と監視を必要とする他の自動車アプリケーションで使用されます.
ロボット: 制御と通信のためのロボットシステムに統合され,複雑な機能と相互作用を容易にする.
高密度: 多層PCBは,コンパクトな空間で複雑な回路を可能にし,高密度な相互接続が精密機器にとって不可欠です.
層 の 構造: これらのボードは,回路の性能を向上させ,電磁気干渉 (EMI) を軽減する多層の伝導経路で構成されています.
信号 の 完全 性 を 強化 する: 設計により信号損失と交差音が最小限に抑えられ,敏感なアプリケーションで信頼性の高い性能が保証されます.
熱管理: 多層PCBには熱経路と熱吸収器が組み込まれ,効率的な熱散と最適な動作温度を維持できます.
耐久性: 堅固な材料で作られたこのPCBは 湿度や温度変動などの環境要因に耐性があり 長寿を高めます
デザイン の 柔軟性: 多層構造により,精密儀器の特殊要件に合わせた複雑な設計とカスタムレイアウトが可能です.
より 信頼 できる もの: 相互接続が少ないため,多層PCBは潜在的な故障点を削減し,重要なアプリケーションにおける全体的な信頼性を高めます.
費用対効果■ 初期コストが高くなるかもしれませんが,多層PCBは組み立て時間を短縮し,長期的には製造コストを下げることができます.
よくある質問
質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要求 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)
Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法
Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様のIPを保護します. お客様のすべての文書は第三者と共有されません.
Q4: 送料の方法は?
答え:
FedEx/DHL/TNT/UPSで送料を提供できます.また,お客様が提供する送料方法も受け入れられます.
Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.
わかった製品説明わかった
| 仕様: | |||||
| PCB 層: | 1〜42層 | ||||
| PCB材料: | CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー | ||||
| 最大PCBボードサイズ: | 620mm*1100mm | ||||
| PCB 証明書: | RoHS指令に準拠 | ||||
| PCBの厚さ: | 1.6 ±0.1mm | ||||
| 外層銅厚さ: | 0.5-5オンス | ||||
| 内層銅厚さ: | 0.5-4オンス | ||||
| PCB 最大板厚さ: | 6.0mm | ||||
| 穴の最小サイズ: | 0.20mm | ||||
| 最小ライン幅/スペース: | 3/3ミリ | ||||
| ミニ S/Mピッチ: | 0.1mm (((4mil) | ||||
| プレートの厚さと開口率: | 30:1 | ||||
| 最小穴銅: | 20μm | ||||
| 許容性 (PTH): | ±0.075mm ((3ミリ) | ||||
| 許容性 (NPTH) | ±0.05mm (2ミリ) | ||||
| 穴の位置偏差: | ±0.05mm (2ミリ) | ||||
| 概要 許容度: | ±0.05mm (2ミリ) | ||||
| PCB溶接マスク: | 黒,白,黄色 | ||||
| PCB表面加工: | HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水用銀 | ||||
| 伝説 | ホワイト | ||||
| Eテスト: | 100%AOI,X線,飛行探査機テスト | ||||
| 概要: | ルーツとスコア/Vカット | ||||
| 検査基準: | IPC-A-610CCクラスII | ||||
| 証明書: | UL (E503048),ISO9001/ISO14001/IATF16949 | ||||
| 出発報告: | 最終検査,Eテスト,溶接性テスト,マイクロセクションなど | ||||
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
