メタルコア基板
Created with Pixso. メタルコアPCB 銅基板 硬いPCB CuPCB メタル熱分散

メタルコアPCB 銅基板 硬いPCB CuPCB メタル熱分散

ブランド名: TECircuit
モデル番号: TEC0122
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0026
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

メタルの熱分散 PCB

,

メタルコアPCB銅基板

,

メタルコアPCB 硬いPCB

製品説明

製品画像

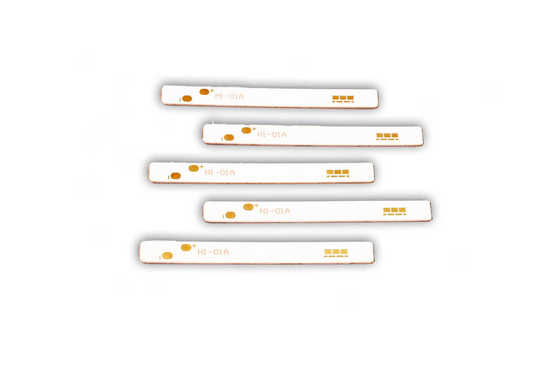

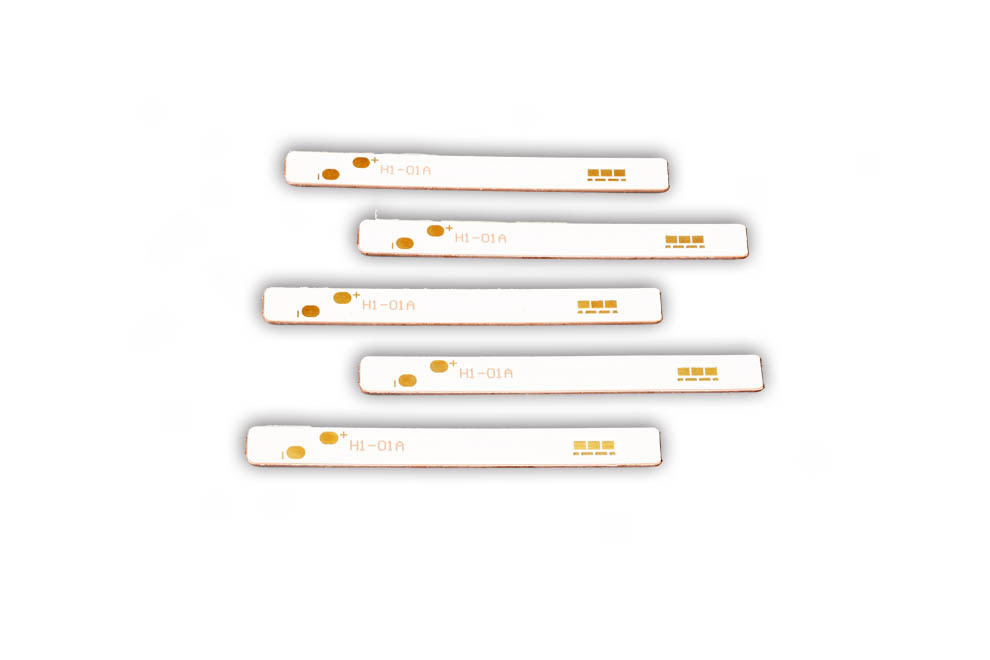

メタルコアPCB 銅基板 硬いPCB CuPCB メタル熱分散 0

についてTEC回路



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • 電力電子機器:

    • 熱伝導性が優れているため,電源増幅器,変換器,インバーターで一般的に使用され,高電力アプリケーションで発生する熱を管理するのに役立ちます.
  • LED照明:

    • LED照明システムで使用され,LED部品の最適な性能と長寿を確保し,熱を効率的に散布します.
  • RFおよびマイクロ波アプリケーション:

    • ラジオ周波数 (RF) とマイクロ波回路で使用され,低信号損失と高熱性能が効果的な動作に不可欠です.
  • 自動車用電子機器:

    • 自動車の制御ユニット,センサー,電力管理システムに統合され,信頼性と熱管理が不可欠です
  • 電気通信機器:

    • 通信機器で高周波信号をサポートするために使用され,銅の伝導性と熱特性から恩恵を受けます.
  • 産業用機器:

    • 耐久性や耐熱性が求められる産業用制御システムや機械で使用される.
  • 消費電子機器:

    • 高性能な消費者向けデバイスに組み込まれます ゲームコンソールや高級オーディオ機器などです
  • 再生可能エネルギー:

    • 太陽光インバーターと風力タービン制御装置で使用され,効率的な熱散が信頼性の高い動作に不可欠です.
  • 医療機器:

    • 画像システムや診断装置などの正確な熱管理を必要とする医療機器に使用される.
  • ヒートシンク の 応用:

    • 熱吸収器として機能するPCB設計で使用され,様々な電子アプリケーションで熱管理を強化します.



製品の特徴

  1. 優れた熱伝導性:

    • 銅基板は,従来のFR4材料と比較して優れた熱分散を備えており,高性能アプリケーションに最適です.
  2. 高電導性:

    • 電気回路のエネルギー損失を最小限にするために不可欠です
  3. 耐久性:

    • 銅基板は,標準PCBと比較してより頑丈で,より高い温度や機械的ストレスを耐えることができます.
  4. 軽量:

    • 耐久性 に かかわらず,銅 の 基板 は 軽い もの で あり,持ち運び さ れる 軽量 な 電子 デバイス に 便利 です.
  5. 良い次元安定性:

    • 変化する熱条件下で構造を整合的に維持し,歪みや脱層のリスクを軽減します.
  6. 異なる プロセス と 互換性:

    • 標準的なPCB製造プロセス,表面マウント技術 (SMT) と透孔組み立てを含むものと互換性がある.
  7. デザインの柔軟性:

    • 銅の柔軟性により複雑な設計とレイアウトが可能で,コンパクトなスペースで複雑な回路を可能にします.
  8. 費用 の 考慮:

    • 通常は標準FR4PCBよりも高価ですが,性能と耐久性の長期的利益はしばしば投資を正当化します.
  9. 環境 に 対する 抵抗:

    • 銅基板は,腐食や環境要因に対する耐性を高め,PCBの寿命を延長するために処理することができます.
  10. 熱管理ソリューション:

    • 高性能アプリケーションにおける熱散を最適化するために,バイアスやヒートシンクなどの追加の熱管理機能と組み合わせて設計される.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
