| ブランド名: | TECircuit |
| モデル番号: | TEC0125 |
| MOQ: | 1pcs |
| 価格: | USD 1.99 ~ USD9.99/pcs |
| 配達時間: | 5~15 週日 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |

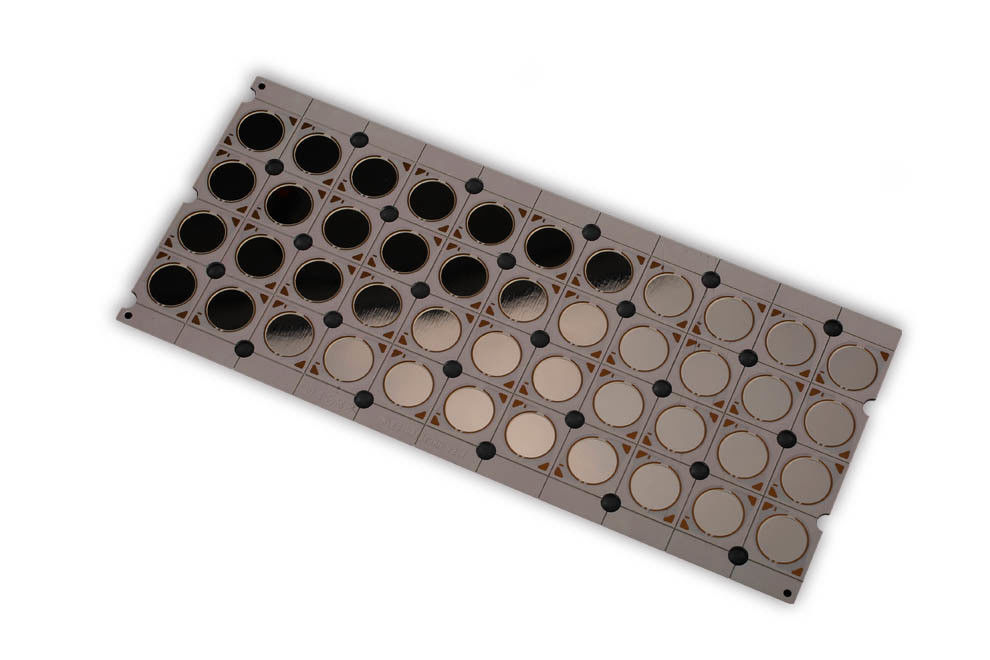

製品画像
についてTEC回路
見つかりました:TECircuit は,2004.
場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.
ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車店舗サービス
サービス: 印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,箱の構築 テスト
品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.
工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル
製品アプリケーション
高周波 応用:
電力増幅器:
LED照明:
自動車用電子機器:
消費電子機器:
産業用機器:
電気通信機器:
医療機器:
航空宇宙と防衛:
再生可能エネルギーシステム:
高電導性:
優れた熱伝導性:
滑らかな表面仕上げ:
低ダイエレクトリック損失:
耐久性:
異なる製造プロセスとの互換性:
改善 さ れ た 反射 力:
カスタマイズオプション:
費用 の 考慮:
環境 に 対する 抵抗:
よくある質問
質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)
Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法
Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.
Q4: 送料の方法は?
答え:
FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.
Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.
わかった製品説明わかった
| 仕様: | |||||
| PCB 層: | 1〜42層 | ||||
| PCB材料: | CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー | ||||
| 最大PCBボードサイズ: | 620mm*1100mm | ||||
| PCB 証明書: | RoHS指令に準拠 | ||||
| PCBの厚さ: | 1.6 ±0.1mm | ||||
| 外層銅厚さ: | 0.5-5オンス | ||||
| 内層銅厚さ: | 0.5-4オンス | ||||
| PCB 最大板厚さ: | 6.0mm | ||||
| 穴の最小サイズ: | 0.20mm | ||||
| 最小ライン幅/スペース: | 3/3ミリ | ||||
| ミニ S/Mピッチ: | 0.1mm (((4mil) | ||||
| プレートの厚さと開口率: | 30:1 | ||||
| 最小穴銅: | 20μm | ||||
| 許容性 (PTH): | ±0.075mm ((3ミリ) | ||||
| 許容性 (NPTH) | ±0.05mm (2ミリ) | ||||
| 穴の位置偏差: | ±0.05mm (2ミリ) | ||||
| 概要 許容度: | ±0.05mm (2ミリ) | ||||
| PCB溶接マスク: | 黒,白,黄色 | ||||
| PCB表面加工: | HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀 | ||||
| 伝説 | ホワイト | ||||
| Eテスト: | 100%AOI,X線,飛行探査機テスト | ||||
| 概要: | ルーツとスコア/Vカット | ||||
| 検査基準: | IPC-A-610CCクラスII | ||||
| 証明書: | UL (E503048),ISO9001/ISO14001/IATF16949 | ||||
| 出発報告: | 最終検査,Eテスト,溶接性テスト,マイクロセクションなど | ||||
