多層PCB
Created with Pixso. 多層印刷回路板 高周波硬式PCBスマートターミナル

多層印刷回路板 高周波硬式PCBスマートターミナル

ブランド名: TECircuit
モデル番号: TEC0195
MOQ: 1pcs
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0069
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

スマート・ターミナル 高周波PCB

,

多層スマートターミナルPCB

製品説明

製品画像

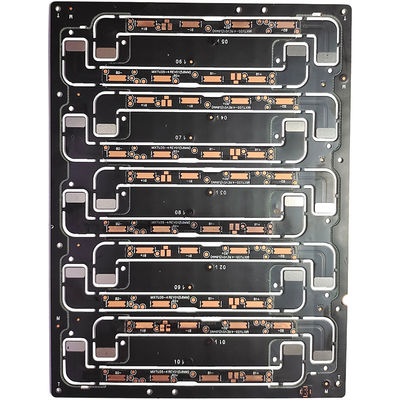

多層印刷回路板 高周波硬式PCBスマートターミナル 0





TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • モバイル デバイス:

    • スマートフォンやタブレットで使用され,プロセッサ,センサー,ディスプレイなどの様々なコンポーネントを接続して機能性を可能にします.
  • スマートウェアラブル:

    • スマートウォッチ,フィットネストレーカー,健康モニターで使われています リアルタイムデータ追跡のためのセンサーと接続機能を統合しています
  • IoT デバイス:

    • 物联网 (IoT) アプリケーションに統合され,スマートホームデバイスのためのセンサー,通信モジュール,電力管理システムに接続します.
  • 販売点 (POS) システム:

    • 小売や決済処理ターミナルで使用され,カードリーダーやタッチスクリーンで取引を容易にする.
  • スマート家電:

    • スマート冷蔵庫や 恒温器具や セキュリティシステムなどで 使われています 遠隔監視と制御を可能にします
  • 自動工業機器:

    • 製造と物流のスマートターミナルに統合され 庫存管理とプロセス自動化に使用されます
  • 電気通信機器:

    • ルーター,モデム,その他の通信機器で使用され,データ送信のために様々なネットワークコンポーネントを接続する.
  • 医療機器:

    • 診断・モニタリング機器に用いられ 患者のデータ収集と分析のためのセンサーとディスプレイを組み込む
  • ゲーム機器:

    • スマートゲームコンソールやハンドヘルドデバイスで使用され,グラフィックプロセッサ,コントローラー,ディスプレイを接続する.
  • 車両のインフォテインメントシステム:

    • ナビゲーション,メディア再生,接続機能のための車ダッシュボードに統合され ドライバーと乗客の体験を向上させます



製品の特徴

  1. 高統合密度:

    • 現代のスマートデバイスにとって不可欠な コンパクトなスペースに大量の部品を収納できるように設計されています
  2. 柔軟性:

    • 頑丈で柔軟な形式で製造され,複雑な幾何学とコンパクトなスペースに合う革新的なデザインが可能になります.
  3. 耐久性:

    • 日常の磨きや 身体的ストレスや 様々な環境への 暴露などに 耐えられるように作られています
  4. 熱管理:

    • 効率的な熱消耗機能は,敏感な電子部品の最適な動作温度を維持するのに役立ちます.
  5. 高い信号完整性:

    • 信号損失と電磁気干渉を減らすため設計され,高速データ通信の信頼性の高いパフォーマンスを保証します
  6. カスタマイズ可能性:

    • 特定のアプリケーション要件を満たすように調整でき,デバイス機能に基づいてユニークな構成が可能である.
  7. 組み立て の 容易 な 方法:

    • スマートターミナルの効率的な生産を容易にする 製造・組み立てプロセスを簡素化します
  8. 軽量:

    • PCBの軽量性により,スマートデバイスの全体的な携帯性や使いやすさも向上します.
  9. 環境 の 影響 に 耐える:

    • 湿度,塵,化学物質に耐えるように処理され,様々な作業環境での信頼性を高めます.
  10. 業界基準の遵守:

    • 関連する安全性および性能基準を満たすように製造し,重要なアプリケーションで信頼性の高い動作を保証します.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
良い価格 オンライン

商品の詳細

Created with Pixso. 家へ Created with Pixso. 製品 Created with Pixso.
多層PCB
Created with Pixso. 多層印刷回路板 高周波硬式PCBスマートターミナル

多層印刷回路板 高周波硬式PCBスマートターミナル

ブランド名: TECircuit
モデル番号: TEC0195
MOQ: 1pcs
価格: USD 1.99 ~ USD9.99/pcs
パッケージの詳細: バキュームパッケージ+カートンボックス
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
ブランド名:
TECircuit
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
モデル番号:
TEC0195
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0069
サービス:
PCBAサービス
最小注文数量:
1pcs
価格:
USD 1.99 ~ USD9.99/pcs
パッケージの詳細:
バキュームパッケージ+カートンボックス
受渡し時間:
5~15 週日
支払条件:
L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
供給の能力:
50000 PC/月
ハイライト:

スマート・ターミナル 高周波PCB

,

多層スマートターミナルPCB

製品説明

製品画像

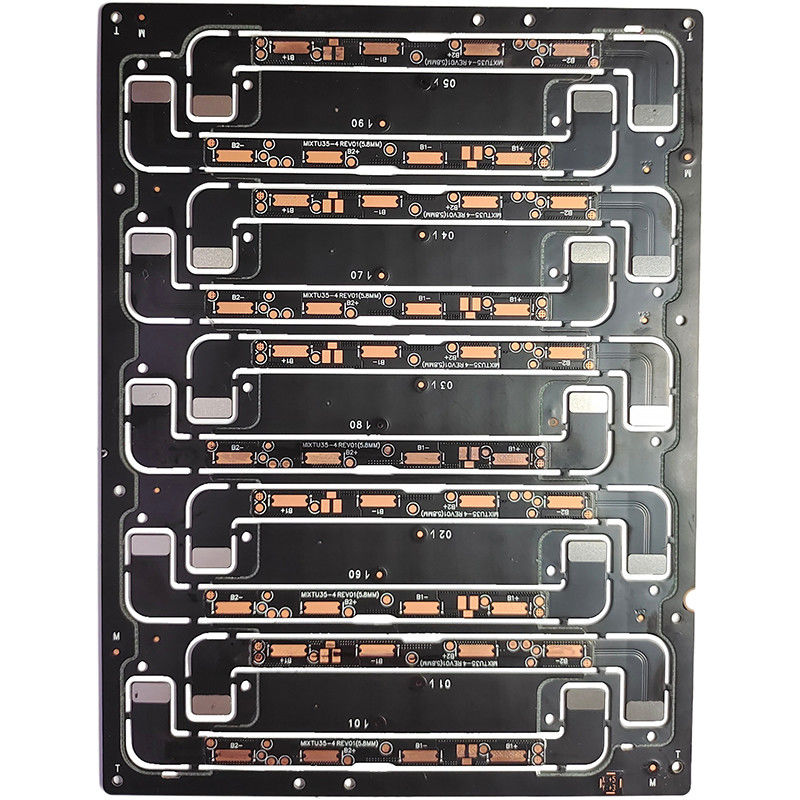

多層印刷回路板 高周波硬式PCBスマートターミナル 0
