多層PCB
Created with Pixso. 高周波多層PCB 硬式印刷回路板 消費者電子機器用

高周波多層PCB 硬式印刷回路板 消費者電子機器用

ブランド名: TECircuit
モデル番号: TEC0196
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0070
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

高周波多層PCB

,

多層硬式印刷回路板

,

消費電子機器の多層PCB

製品説明

製品画像

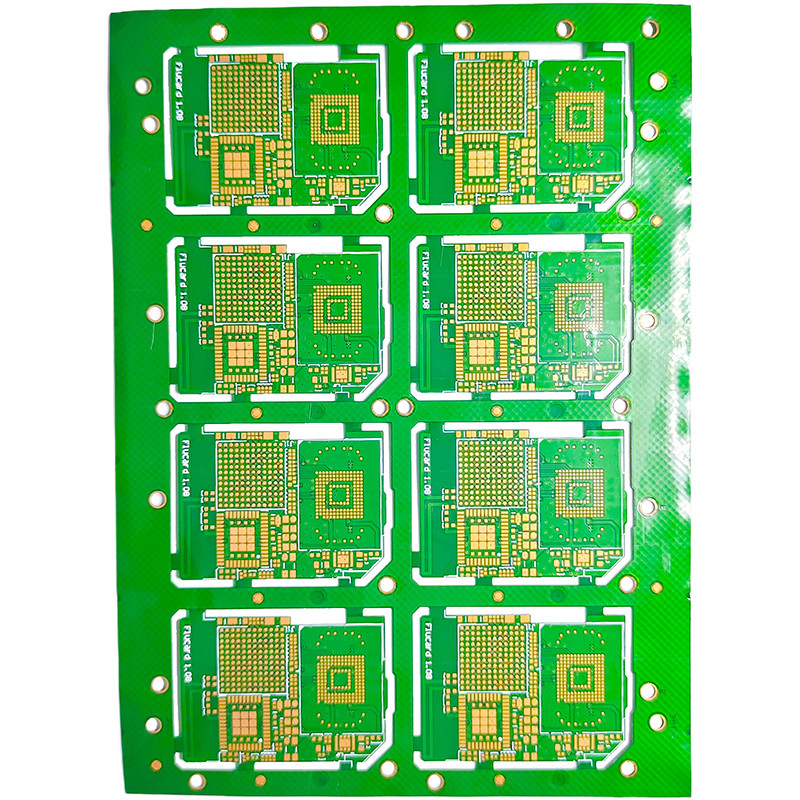

高周波多層PCB 硬式印刷回路板 消費者電子機器用 0





TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • スマートフォン と タブレット:

    • プロセッサ,メモリ,ディスプレイ,センサーなどの様々なコンポーネントを接続するために使用され,多機能機能を可能にします.
  • ラップトップ と パソコン:

    • マザーボードや周辺機器で使用され,CPU,RAM,ストレージ,その他のコンポーネント間の通信を容易にする.
  • テレビ と ディスプレイ:

    • テレビやモニターに組み込まれ 制御回路やディスプレイ パネル,オーディオシステムを接続して 視聴体験を向上させます
  • 家電:

    • 冷蔵庫や洗濯機やマイクロ波炉などの スマート機器で使用され 自動化と接続機能が実現します
  • 音声 機器:

    • スピーカー,ヘッドフォン,アンプに用いられ,オーディオ処理回路を接続し,音質を向上させる.
  • ゲームコンソール:

    • ゲームシステムに統合され,高性能プロセッサ,グラフィックカード,周辺機器を接続し,最適なゲーム体験を可能にします.
  • ウェアラブル デバイス:

    • フィットネス・トラッカーやスマートウォッチで 使われています センサーと接続を統合して 健康監視と通知をします
  • リモコン:

    • テレビや他の電子機器のリモコン制御装置で使用され,ユーザのインタラクションと制御を容易にする.
  • カメラ:

    • デジタルカメラとアクションカメラに統合され,画像センサー,プロセッサ,ディスプレイインターフェースを接続します.
  • スマートホームデバイス:

    • スマート電球や 恒温器具や 監視カメラなどのデバイスで 使われています 遠隔アクセスと自動化が可能です



製品の特徴

  1. 高統合密度:

    • コンパクトなスペースに大量の部品を収納できるように設計され 現代的な電子機器には不可欠です
  2. 柔軟性:

    • 頑丈で柔軟な形式で製造され,複雑な幾何学とコンパクトなスペースに合う革新的なデザインが可能になります.
  3. 耐久性:

    • 身体的ストレスや 環境条件に耐えるように作られています
  4. 熱管理:

    • 効率的な熱消耗機能は,最適な動作温度を維持し,敏感な部品の信頼性の高いパフォーマンスを保証します.
  5. 高い信号完整性:

    • 信号の損失と干渉を最小限に抑え 高速データ送信で信頼性の高いパフォーマンスを確保するために設計されています
  6. カスタマイズ可能性:

    • 特定のアプリケーション要件を満たすように調整でき,デバイス機能に基づいてユニークな構成が可能である.
  7. 組み立て の 容易 な 方法:

    • 製造と組み立てプロセスを簡素化し,消費電子機器の効率的な生産を容易にする.
  8. 軽量:

    • PCBの軽量性により,消費機器の全体的な携帯性や使いやすさも向上します.
  9. 環境 の 影響 に 耐える:

    • 湿度,塵,化学物質に耐えるように処理され,様々な作業環境での信頼性を高めます.
  10. 業界基準の遵守:

    • 関連する安全性および性能基準を満たすように製造し,重要なアプリケーションで信頼性の高い動作を保証します.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
