ゴールドフィンガーPCB
Created with Pixso. 多層硬いPCB ゴールド指紋印刷回路板 SMPSデバイス用

多層硬いPCB ゴールド指紋印刷回路板 SMPSデバイス用

ブランド名: TECircuit
モデル番号: TEC0158
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0061
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

硬いPCB 金指

,

SMPS 装置 印刷回路板

,

SMPS 装置 硬いPCB

製品説明

製品画像

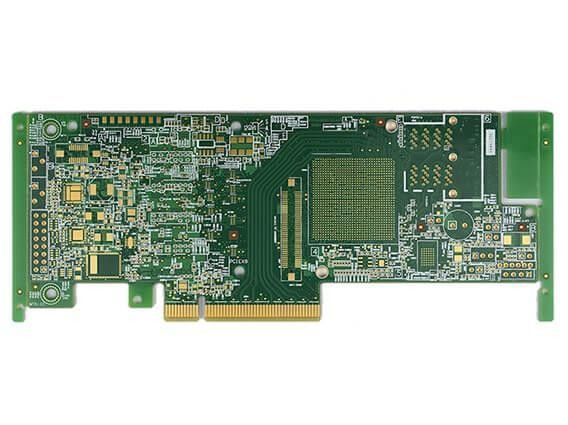

多層硬いPCB ゴールド指紋印刷回路板 SMPSデバイス用 0







TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • 電力供給ユニット (PSU):

    • スイッチモードの電源で使用され,様々なコンポーネントを接続し,効率的な電源配給を保証します.
  • AC-DC変換機:

    • AC-DCコンバーターモジュールで使用され,入力AC電源と出力DC電源の接続を容易にする.
  • DC-DC変換機:

    • DC-DC変換回路に組み込まれており,電圧調節と変換を必要とするアプリケーションです.
  • LEDドライバ:

    • LEDドライバ回路で使用され,照明アプリケーションの効率的な電力管理を提供します.
  • バッテリー管理システム:

    • 電池の充電と放電を管理するシステムで使用され,電源制御のための信頼性の高い接続を確保します.
  • 消費電子機器:

    • テレビやノートPCなどの様々な電子機器に統合され,効率的な電源管理が可能です.
  • 産業用機器:

    • 機械や自動化システムのための産業用電源で使用され,安定した電源供給を保証します.
  • 電気通信機器:

    • 通信装置とインフラストラクチャの信頼性の高い運用をサポートするために,電信電力システムで使用されます.
  • 医療機器:

    • 医療機器の電源に組み込まれており,安全性と性能基準の遵守を保証します.
  • ネットワーク機器:

    • ルーターやスイッチで電源を管理し,ネットワークハードウェアの適切な動作を保証するために使用されます.



製品の特徴

  1. 黄金塗装:

    • 黄金で塗装された指は 優れた伝導性と耐腐蝕性を備えて 長く続く接続を保証します
  2. 耐久性:

    • 黄金で覆われた接触体は 耐磨性や酸化性を有し,高利用環境における接続の長寿性を向上させます
  3. 高い電気性能:

    • 金指は高速データ転送と効率的な電源転送をサポートしており,SMPSアプリケーションでは極めて重要です.
  4. 信号の整合性:

    • 金のコネクタの滑らかな表面は信号損失と干渉を最小限に抑え,電源回路の安定した動作を保証します.
  5. 互換性:

    • 標準的なコネクタとスロットと互換性のあるように設計され,電源アプリケーションで使用され,簡単に統合できます.
  6. 費用対効果:

    • 黄金塗装は初期費用を上げますが メンテナンスも削減し 製品のライフサイクル全体での性能も向上します
  7. カスタマイズ:

    • 金指PCBは,特定のSMPS設計要件を満たすように調整され,ユニークな構成とレイアウトが可能です.
  8. 組み立て の 容易 な 方法:

    • 金の指は部品の組み立てと分解を簡素化し 改良や修理を容易にする
  9. 熱管理:

    • 良質な電気接続により,より良い熱性能がもたらされ,電力変換中に発生する熱を散らばせる.
  10. 規制の遵守:

    • 安全性や性能に関する業界基準を満たすように設計され,SMPSの様々なアプリケーションで信頼性の高い動作を保証する.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
