ゴールドフィンガーPCB
Created with Pixso. ゴールドフィンガーPCB設計 多層硬式印刷回路板 USBインターフェイス用

ゴールドフィンガーPCB設計 多層硬式印刷回路板 USBインターフェイス用

ブランド名: TECircuit
モデル番号: TEC0216
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0084
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

ゴールドフィンガーPCB設計

,

USB インターフェース 硬式印刷回路板

,

多層硬式印刷回路板

製品説明



製品画像

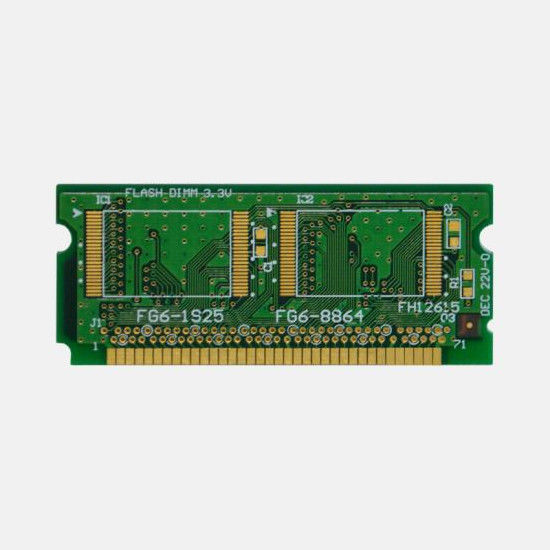

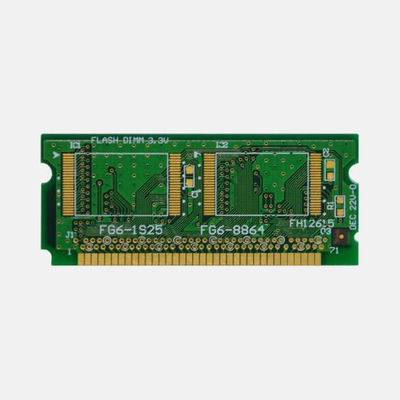

ゴールドフィンガーPCB設計 多層硬式印刷回路板 USBインターフェイス用 0







TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション

  • USB フラッシュドライブ:

    • 信頼性の高いデータ転送とストレージソリューションのためにUSBドライブで使用されます.
  • 外部ハードディスク:

    • 外部HDDとSSDで使用され,高速データアクセスを容易にする.
  • コンピュータのマザーボード:

    • マザーボードに組み込まれ 周辺接続用のUSBポートを備えています
  • 周辺機器:

    • プリンターやスキャナーやウェブカメラなどで 接続性があります
  • モバイル デバイス:

    • スマートフォンやタブレットで 充電やデータ転送に使われます
  • ゲームコンソール:

    • コントローラー,ヘッドセット,その他のアクセサリーを接続するためのコンソールに使用される.
  • スマートホームデバイス:

    • USB接続と電源を備えたスマートデバイスに組み込まれています
  • 組み込みシステム:

    • 通信のためにUSBインターフェースを必要とする組み込みデバイスで使用される.
  • パワーバンク:

    • ポータブルチャージャーに搭載され,様々なデバイスの充電を容易にする.
  • 音声インターフェース:

    • 高品質の音伝送のためにUSBオーディオデバイスで使用される.



製品の特徴

  1. 黄金塗装:

    • 金指は金で覆いていて 優れた伝導性と耐腐蝕性があり 信頼性の高いデータ転送を保証します
  2. 高耐久性:

    • 頻繁に挿入したり取り外したりするのに耐えるように設計され,USBアプリケーションに最適です.
  3. 優れた信号完全性:

    • 黄金塗装は信号損失を最小限に抑え USB接続に必要な高速データ転送を可能にします
  4. コンパクト デザイン:

    • 高密度なレイアウトが可能で 空間が限られたデバイスに適しています
  5. 低挿入力:

    • USBデバイスを簡単に接続・切断し,ユーザー体験を向上させる.
  6. 熱管理:

    • 効率的な散熱能力により,動作中に最適な性能を維持する.
  7. 互換性:

    • 複数のUSB規格 (USB 2.03 について0汎用性のあるアプリケーションを保証します.
  8. 頑丈 な 機械 的 な 支え:

    • 機械的ストレスを受ける装置に安定性と耐久性を提供します.
  9. 費用 効率 的 な 製造:

    • 効率的な生産プロセスをサポートし,全体的なコストを削減します
  10. カスタマイズできるデザイン:

    • 特定のUSBコネクタ設計とレイアウト要件を満たすように調整できる.



よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
