ゴールドフィンガーPCB
Created with Pixso. 金指PCB板 組み込みシステム用多層硬式印刷回路板

金指PCB板 組み込みシステム用多層硬式印刷回路板

ブランド名: TECircuit
モデル番号: TEC0215
MOQ: 1pcs
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0083
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

多層硬式印刷回路板

,

組み込みシステム 金指PCB

,

ゴールドフィンガーPCBボード

製品説明

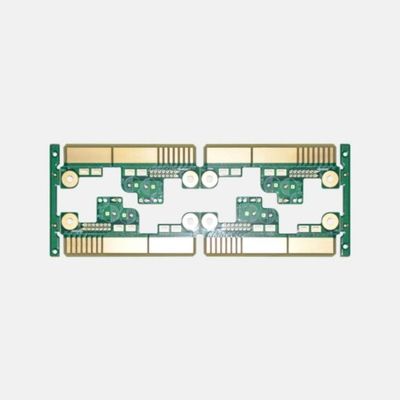

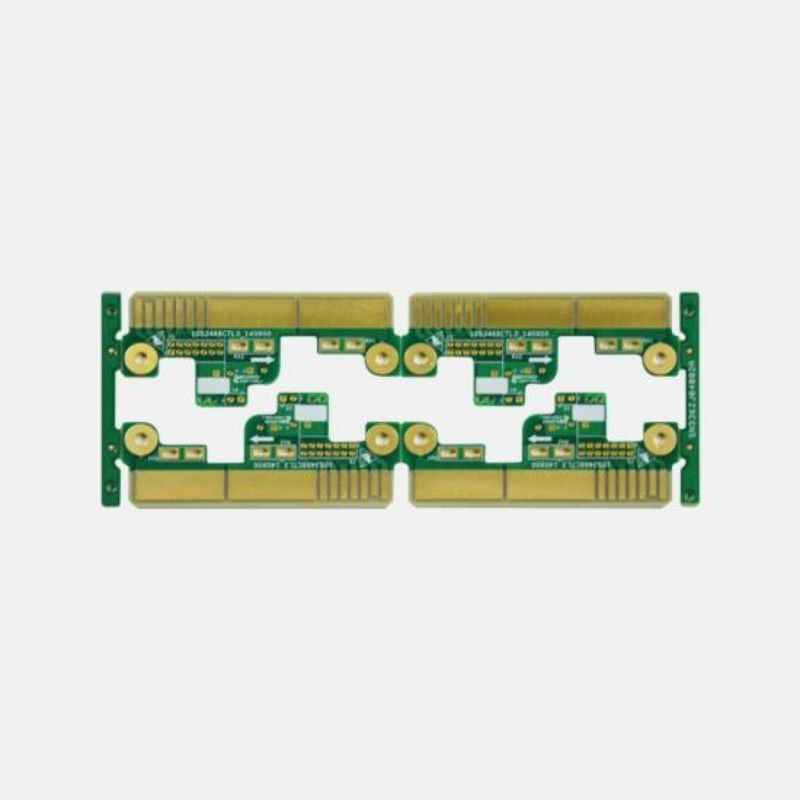

製品画像

金指PCB板 組み込みシステム用多層硬式印刷回路板 0金指PCB板 組み込みシステム用多層硬式印刷回路板 1





TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション

  • IoT デバイス:

    • 信頼性の高い接続とデータ転送のためのモノのインターネットデバイスで使用されます.
  • 産業自動化:

    • 機械やプロセスの制御システムで使用され,運用効率を向上させる.
  • 医療機器:

    • 診断・モニタリング機器に統合され,重要なアプリケーションで信頼性の高いパフォーマンスを保証します.
  • 自動車システム:

    • 自動車の制御ユニットやインフォテインメントシステムで使用され,様々な機能をサポートする.
  • 消費電子機器:

    • 組み込みソリューションを必要とする スマート家電や他の消費機器に含まれます
  • スマートホームデバイス:

    • スマートサーモスタットや 効率的な操作のための セキュリティシステムなどのデバイスで使用されます
  • ウェアラブル テクノロジー:

    • フィットネス・トラッカーやスマートウォッチで 使われています
  • 電気通信機器:

    • 信号処理とデータ送信のための通信装置に使用される.
  • ロボット:

    • 部品間の制御と通信のためのロボットシステムに統合されています
  • 組み込みコンピューティング:

    • 信頼性の高いコネクティビティを必要とするシングルボードコンピュータや他の組み込みシステムに存在します



製品の特徴

  1. 黄金塗装:

    • 優れた電気伝導性と耐腐蝕性を備えて 信頼性の高い接続を保証します
  2. 高耐久性:

    • 繰り返し挿入や機械的なストレスを 耐えられるように設計され 埋め込みアプリケーションに最適です
  3. コンパクト デザイン:

    • 高密度のレイアウトが可能で,空間が限られた組み込みシステムに適しています
  4. 優れた信号完全性:

    • 信号損失を最小限に抑え,組み込みアプリケーションにとって不可欠な高速データ転送を可能にします
  5. 低プロファイル:

    • 機能性を維持しながらコンパクトなデバイスに簡単にフィットするスリムなデザインを提供します.
  6. 熱管理:

    • 効率的な散熱能力により,様々な環境で最適な性能を維持する.
  7. 柔軟な構成:

    • 特定の設計要件を満たすために異なるコネクタタイプと構成にカスタマイズすることができます.
  8. 頑丈 な 機械 的 な 支え:

    • 困難な条件下で動作する組み込みデバイスに安定性と耐久性を提供します.
  9. 費用 効率:

    • 効率的な製造プロセスをサポートし,全体的な生産コストを削減します



よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
