高周波PCB
Created with Pixso. ワイヤレスベースステーションのための高周波多層PCB印刷回路板

ワイヤレスベースステーションのための高周波多層PCB印刷回路板

ブランド名: TECircuit
モデル番号: TEC0160
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0063
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

高周波多層PCB

,

無線ベースステーション 多層PCB

,

ワイヤレスベースステーションPCBボード

製品説明

製品画像

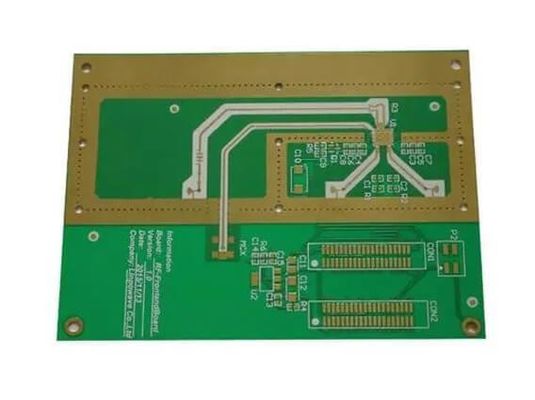

ワイヤレスベースステーションのための高周波多層PCB印刷回路板 0





TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • 信号処理装置:

    • RF信号処理回路で使用され,効率的な送信と受信のために信号を増幅,フィルター,およびモジュールする.
  • トランシーバー:

    • ラジオ信号の送信と受信の両方を処理するトランシーバーモジュールで使用され,モバイル通信にとって重要です.
  • アンテナインターフェース:

    • 信号の質と範囲を最適化します 信号の質と範囲を最適化します
  • 電力増幅器:

    • 高周波の電源増幅回路で使われます 長距離通信の信号強度を高めるためです
  • ベースバンド処理:

    • デジタル信号処理を処理するベースバンドプロセッサで使用され,効率的なデータ処理と変換が可能になります.
  • ネットワーク インターフェイス カード:

    • ベースステーションとネットワーク間のデータ通信を管理する部品に統合され,高速接続を保証します
  • 無線通信モジュール:

    • LTE,5G,その他のワイヤレス技術のためのモジュールで使用され,高度な通信能力を促進します.
  • フィルター回路:

    • 望ましくない周波数を排除し,信号の透明性を向上させるフィルター設計に使用される.
  • デジタル・シグナル・プロセッサ (DSP):

    • デジタル信号に複雑な計算を行う回路に統合され 通信品質を向上させます
  • 制御システム:

    • 制御回路で使用され,ベースステーションの部品の動作を監視し管理し,信頼性と効率性を確保する.



製品の特徴

  1. 低損失物質:

    • 高周波で信号の劣化を最小限に抑え,効率的な信号伝送を保証する 低電圧損失の材料で作られています
  2. 高熱安定性:

    • 温度変動に耐えるように設計され 厳しい環境でも性能を維持します
  3. 精密製造:

    • 高周波アプリケーションにとって不可欠な 厳格な許容度と高品質な仕上げを達成するために 先進的な製造技術を使用します
  4. 阻力制御:

    • 制御されたインペダンスレベルを維持し,信号反射を防止し,一貫したパフォーマンスを確保するように設計されています.
  5. 多層構造:

    • 高周波信号のルーティングとシールドを最適化し,パフォーマンスを向上させるため,しばしば多層PCBとして構築される.
  6. 強力な電気性能:

    • 信号損失が最小限に抑えられる高速データ送信に対応し,現代の通信技術にとって極めて重要です.
  7. 優れた熱管理:

    • 熱を効率的に散らすように設計され 高性能部品の信頼性の高い動作を保証します
  8. カスタマイズできるデザイン:

    • 特定のアプリケーション要件に合わせて,ユニークなレイアウトと構成を可能にします.
  9. 耐久性:

    • 厳しい環境条件に耐えるように作られ 屋外での長期的信頼性を保証します
  10. 規制の遵守:

    • 通信ネットワークの信頼性の高い運用を保証する セキュリティと性能に関する業界基準を満たすように設計されています





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
