高周波PCB
Created with Pixso. オーダーメイド 高周波多層PCB板 波フィルター用印刷回路板

オーダーメイド 高周波多層PCB板 波フィルター用印刷回路板

ブランド名: TECircuit
モデル番号: TEC0161
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0064
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

オーダーメイド 高周波多層PCB

,

カスタムPCBボード 高周波

,

波フィルター印刷回路板

製品説明

製品画像

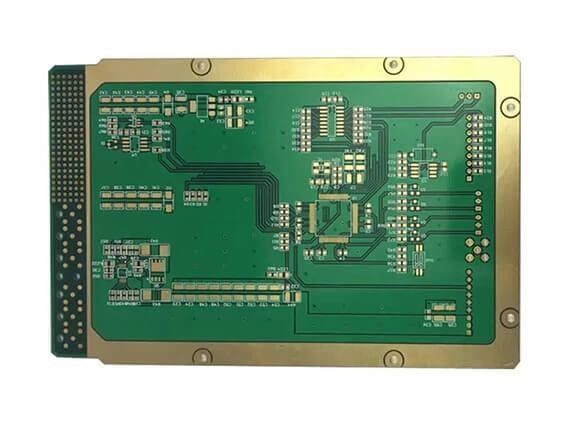

オーダーメイド 高周波多層PCB板 波フィルター用印刷回路板 0





TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • RF通信システム:

    • 無線周波数 (RF) 通信システムで使用され,望ましくない信号をフィルターし,明確な送信と受信を保証します.
  • 電気通信機器:

    • 周波数帯を管理し,信号品質を改善するためにベースステーション,リピーター,信号ブースターで使用されます.
  • ワイヤレスデバイス:

    • スマートフォン,タブレット,IoTガジェットなどの無線機器に組み込まれ 騒音をフィルター化し 通信信頼性を高めます
  • 衛星通信:

    • アップリンクとダウンリンク通信の正確な信号フィルタリングを確保するために衛星トランシーバーで使用される.
  • 音声処理装置:

    • 高画質の音声システムで使用され,特定の周波数帯をフィルタリングし,音質と透明性を向上させる.
  • 医療機器:

    • 医療画像と診断機器に組み込まれます 電磁気干渉 (EMI) をフィルタリングし信号の整合性を向上させます
  • 試験・測定装置:

    • スペクトル解析機や信号発生器で使われており,正確な測定と分析のために周波数をフィルタリングする.
  • レーダーシステム:

    • レーダー技術で使用され 騒音をフィルタリングし 標的検出と追跡精度を向上させる
  • 放送機器:

    • 周波数選択と信号品質を管理するために放送システムの送信機と受信機に統合されます.
  • 産業自動化:

    • センサーやアクチュエータからの信号をフィルタリングするために制御システムで使用され,正確なデータ処理を保証します.



製品の特徴

  1. 低負荷ダイレクトリック材料:

    • 低電圧損失を伴う材料で 信号の劣化を最小限に抑え 高周波での効率的なパフォーマンスを保証します
  2. 精密 な 設計:

    • フィルタリングアプリケーションで性能特性を維持するために,厳しい許容量と高品質の仕上げが必要です.
  3. 阻力マッチング:

    • 制御されたインピーダンスを維持し,信号反射を防止し,周波数帯全体で一貫したパフォーマンスを確保するように設計されています.
  4. 多層構造:

    • ルーティングを最適化し,敏感なフィルタリング回路に十分なシールドを提供するために,しばしば多層設計を使用する.
  5. 熱安定性:

    • 温度変動に耐える能力があり,様々な環境で信頼性の高い動作を保証する.
  6. 強力な電気性能:

    • 高周波操作を最小限の信号損失でサポートし,効果的なフィルタリングに不可欠です.
  7. カスタマイズできるフィルターデザイン:

    • 特定のフィルタリング要件に合わせて,さまざまなタイプのフィルタ (例えば,低通行,高通行,帯通行) を可能とする.
  8. 耐久性:

    • 厳しい環境条件に耐えるように作られ 厳しい用途で長期にわたる信頼性を保証します
  9. 規制の遵守:

    • 安全性や性能に関する業界基準を満たすように設計され,様々な環境で信頼性の高い動作を保証します
  10. 統合 の 容易 性:

    • 標準的な電子部品とシステムと互換性があり,既存のアプリケーションへの統合を容易にする.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
