高周波PCB
Created with Pixso. 多層硬い高周波PCB板 産業自動化通信用

多層硬い高周波PCB板 産業自動化通信用

ブランド名: TECircuit
モデル番号: TEC0163
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0066
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

工業自動化 高周波PCB

,

通信 高周波PCBボード

,

多層硬い高周波PCB

製品説明

製品画像

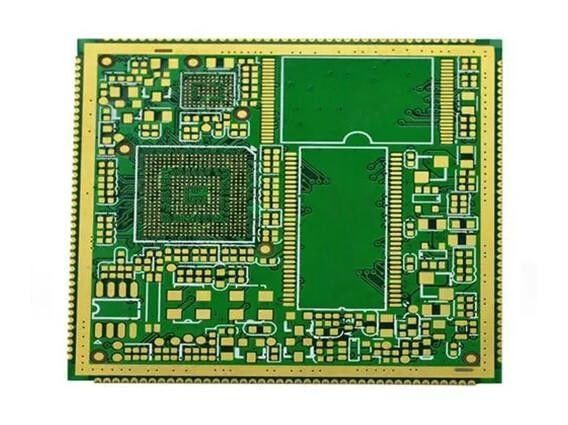

多層硬い高周波PCB板 産業自動化通信用 0





TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • 制御システム:

    • プログラム可能な論理コントローラー (PLC) や分散制御システム (DCS) で,自動化プロセスや機械の管理に使用される.
  • センサーインターフェース:

    • 複数のセンサー (温度,圧力,流量) を制御システムに接続し,リアルタイムデータ取得を可能にするPCBで使用される.
  • 通信プロトコル:

    • CAN,Modbus,Profibus,Ethernetなどの産業通信プロトコルをサポートするデバイスに統合され,デバイス間のデータ交換を容易にする.
  • ロボット:

    • ロボットコントローラ用のPCBで使用され,センサー,アクチュエーター,中央処理ユニット間の通信が可能になります.
  • マシンビジョンシステム:

    • 品質管理と検査のためにカメラを使用するシステムで使用され,処理ユニットへの高速データ転送を提供します.
  • 産業用IoT (IIoT):

    • IIoTデバイスに組み込まれます 機械やセンサーをクラウドサービスと接続して データ分析や遠隔監視を行う
  • ネットワーク機器:

    • 産業用ネットワークスイッチとルーターで使用され,機械やシステム間の信頼性の高いデータ通信を保証します.
  • フィールドデバイス:

    • スマートメーターやアクチュエーターなどの様々なフィールドデバイスで使用され,産業環境での効率的な通信が可能になります.
  • データ取得システム:

    • 複数の情報源からデータを収集し分析するシステムに統合し,意思決定のための正確でタイムリーな情報を確保します
  • 電力配送システム:

    • 電源管理システム内の通信回路で使用され,電源配送の制御と監視を容易にする.



製品の特徴

  1. 低ダイエレクトリック損失:

    • 低電圧損失を伴う材料で 信号の劣化を最小限に抑え 高周波での効果的な通信を保証します
  2. 精密 な 設計:

    • 重要なアプリケーションで信号の完整性と性能を維持するために 厳格な許容量と高品質の製造が必要です
  3. 制御された阻力:

    • 特定のインピーダンスのレベル (通常は50オーム) を維持するために設計され,信号反射を防止し,効率的な電源転送を保証する.
  4. 多層構造:

    • ルーティングを最適化し,電磁気干渉 (EMI) を軽減し,敏感なコンポーネントにシールドを提供するために,しばしば多層設計を使用する.
  5. 熱管理:

    • 熱を効率的に散布し,高電力部品の信頼性の高い動作を要求する環境で保証する.
  6. 信号 の 完全 性 を 強化 する:

    • 自動化システムでの効果的な通信に不可欠な 低損失で高速データ転送をサポートします
  7. 堅固 で 耐久 性:

    • 極端な温度,振動,化学薬品への曝露を含む 厳しい産業環境に耐えるように作られています
  8. 規制の遵守:

    • 安全性や性能に関する業界基準を満たすように設計され,様々な産業用アプリケーションで信頼性の高い動作を保証します.
  9. カスタマイズできるデザイン:

    • 特定の自動化要件に合わせて,異なるアプリケーションに合わせてユニークなレイアウトと構成を可能にします.
  10. 統合 の 容易 性:

    • 標準部品と通信プロトコルと互換性があり,既存の産業システムへのシームレスな統合を容易にする.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
