基板PCB
Created with Pixso. IC基板 多層硬いPCB MEMSセンサー マイクロ電気機械システム

IC基板 多層硬いPCB MEMSセンサー マイクロ電気機械システム

ブランド名: TECircuit
モデル番号: TEC0208
MOQ: 1pcs
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0076
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

IC基板 多層硬いPCB

,

電気機械システム 硬いPCB

製品説明

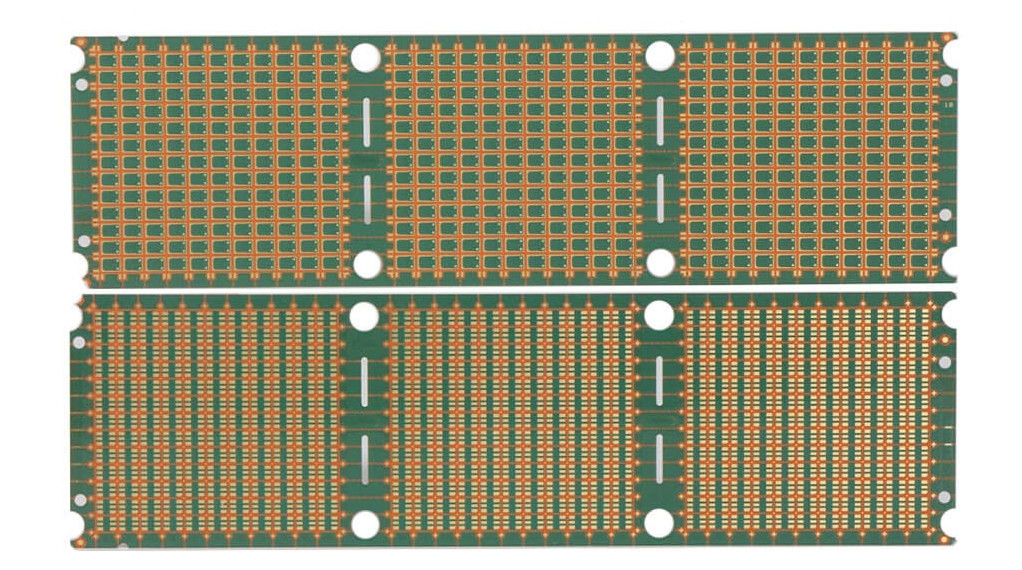

製品画像



IC基板 多層硬いPCB MEMSセンサー マイクロ電気機械システム 0













TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション

  • 消費電子機器:

    • スマートフォンやタブレットで動作感知,方向感知,環境感知 (温度,湿度) に使用されます.
  • 自動車システム:

    • エアバッグ展開センサー,タイヤ圧力モニタリングシステム (TPMS) や安定制御などのアプリケーションのための車両に統合されています.
  • 医療機器:

    • 診断・モニタリング機器に用いられる 重要な症状や動きを追跡する 医療用ウェアラブルデバイスを含む
  • 産業自動化:

    • 工場自動化システムで使用され 圧力,温度,運動の監視により 運用効率が向上します
  • スマートホームデバイス:

    • 環境監視,セキュリティシステム,エネルギー管理のためのスマート機器に統合されています
  • ロボット:

    • ロボットシステムで使用される ナビゲーション,位置付け,様々なセンサーによる環境相互作用
  • 航空宇宙と防衛:

    • ナビゲーション・ガイダンス・システムにおける慣性測定単位 (IMU) で使用され,重要なアプリケーションにおける精度を保証する.
  • ゲーム と 仮想 現実:

    • ゲームコントローラとVRヘッドセットに組み込まれ 動きを追跡し 没入する体験を可能にします
  • 環境監視:

    • 空気の質,汚染レベル,その他の環境パラメータを検出するセンサーに使用されます
  • 農業:

    • 精密農業で土壌状態,作物の健康,収穫に影響する環境要因を監視するために使用されます.



製品の特徴

  1. ミニチュア化:

    • MEMSセンサーはコンパクトで,性能を犠牲にせずに小さなデバイスに統合することができます.
  2. 高度な感受性:

    • 物理現象の微妙な変化を検出し 様々な用途で正確な測定をします
  3. 低電力消費:

    • 電池駆動や携帯機器に適しています 電気や電池を
  4. 頑丈さ:

    • 厳しい環境条件に耐えるように作られ 自動車や産業などの様々な用途で信頼性を保証します
  5. 高い 精度 と 精度:

    • 低漂流と高重複性で信頼性の高い測定を提供し,重要なアプリケーションに不可欠です.
  6. 統合能力:

    • 他の電子部品と簡単に統合され,複雑なシステムでの機能性を向上させることができます.
  7. 費用対効果:

    • MEMS装置の大量生産技術はコストを削減し,幅広い用途に利用可能になります.
  8. 汎用性:

    • MEMSセンサーは,加速,圧力,温度,化学的検出を含む様々なセンサーモードのために設計することができます.
  9. リアルタイムデータ処理:

    • リアルタイムの監視と制御を必要とするアプリケーションにとって不可欠な即時のフィードバックとデータを提供できる.
  10. 業界基準の遵守:

    • 厳格な安全性や性能基準を満たすように製造され,重要な用途での信頼性を保証します





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
