多層硬IC基板PCB板 指紋カード 柔らかい金 硬い金

ブランド名: TECircuit
モデル番号: TEC0209
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0077
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

多層硬IC基板PCB

,

硬いIC基板PCBボード

,

硬金IC基板PCBボード

製品説明

製品画像

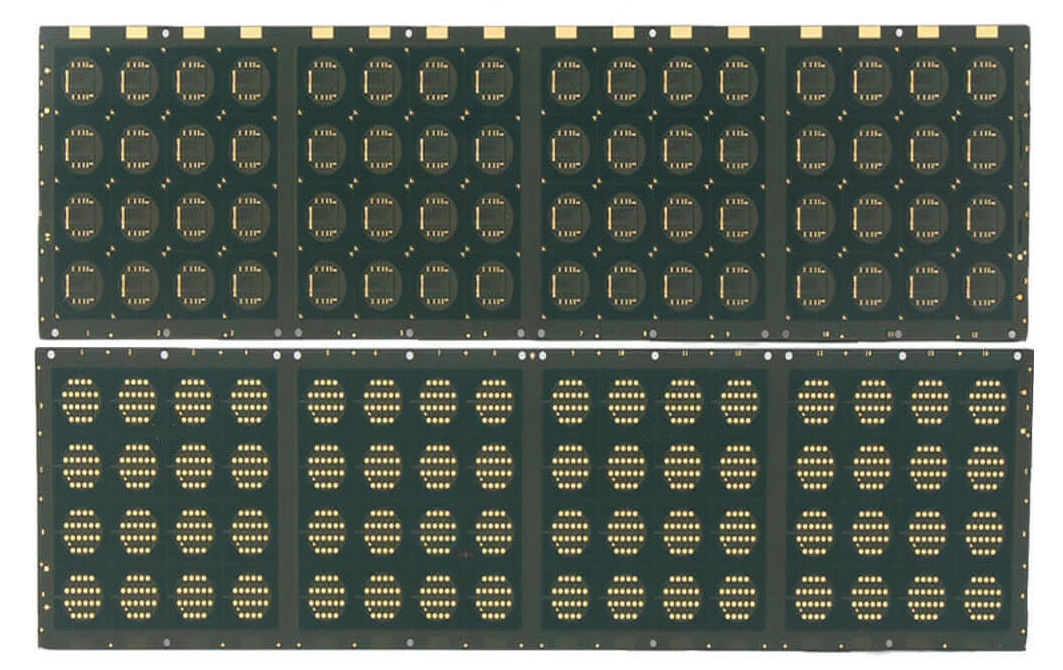

多層硬IC基板PCB板 指紋カード 柔らかい金 硬い金 0













TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション

  • バイオメトリック認証システム:

    • セキュリティドアやセーフを含むアクセス制御システムで使用され,指紋認識によるセキュリティを強化する.
  • モバイル デバイス:

    • スマートフォンやタブレットに統合して 安全なユーザー認証を可能にします デバイスのロックを解除し 取引を承認する機能です
  • 支払カード:

    • バイオメトリックの支払いカードで使用され,PIN番号を必要とせずに安全に取引を確認できます.
  • 政府の身分証明書:

    • 国立IDプログラムやパスポートで使用されます 認証には生体認証が必要です
  • 時間 と 出席 制:

    • 従業員の出席率を追跡するシステムに統合され 勤務時間の安全で正確な記録ができます
  • スマートホームデバイス:

    • アクセス制御のために指紋認証を必要とするスマートロックとセキュリティシステムで使用されます.
  • 医療アプリケーション:

    • 医療機器やシステムで使用され 患者の記録や機密情報への安全なアクセスを保証します
  • 自動車システム:

    • 安全なアクセスとユーザーの指紋に基づいて車両設定のパーソナライゼーションを目的とした車両エントリーシステムに統合されています
  • 金融機関:

    • 安全な顧客認証と取引承認のためにATMマシンと銀行キオスクで使用されます
  • ウェアラブル デバイス:

    • スマートウォッチやフィットネス・トラッカーで バイオメトリック機能で 安全なアクセスとユーザー識別に使われます



製品の特徴

  1. 高度な感受性:

    • 指紋の詳細を正確に記録し処理するために設計され 信頼性の高い認証を保証します
  2. コンパクト デザイン:

    • 小型のフォームファクターに最適化され,カードやモバイルデバイスを含む様々なデバイスに統合できます.
  3. 低電力消費:

    • 電池駆動の用途に適しています 電気自動車は
  4. 堅牢 な セキュリティ 機能:

    • 暗号化と安全な保存メカニズムを含んでおり バイオメトリックデータを不正アクセスから保護します
  5. 耐久性:

    • 耐磨に耐えるように作られ 様々な環境で 耐久性のある性能を保証します
  6. 高速な処理速度:

    • 指紋を迅速に確認し,最小限の遅延で効率的なユーザー体験を提供します
  7. 互換性:

    • 様々なハードウェアとソフトウェアシステムとシームレスに統合できるように設計され,アプリケーションの多用性を高めます
  8. 環境 に 対する 抵抗:

    • 湿気,塵,その他の汚染物質に耐えるように処理され,様々な条件で信頼性の高い動作を保証します.
  9. 基準の遵守:

    • 安全性や性能に関する関連業界基準を満たし,重要なアプリケーションにおける信頼性を保証する.
  10. ユーザーフレンドリーなインターフェース:

    • 操作が簡単で ユーザが迅速で直感的に認証できるように設計されています





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
