多層HDIPCB 硬いPCB印刷回路板 測定器用

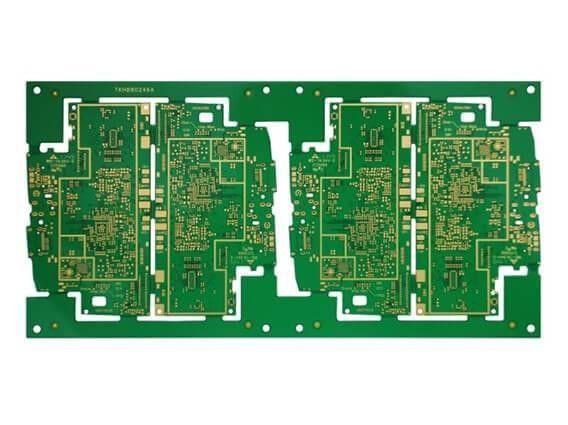

製品画像

TECircuitについて

見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.

ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車店舗サービス

サービス: 印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,箱の構築 テスト

品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル

製品アプリケーション

製品の特徴

1. 高密度:

   • HDI (High-Density Interconnect) のPCBは,より小さな領域でより多くの部品を容認し,コンパクトな測定器に最適です.

2. 信号 の 完全 性 が 向上 し た:

   • 短くなる軌跡と 寄生容量が減少することで 信号の整合性が向上し 高周波のアプリケーションでは極めて重要です

3. より良い熱管理:

   • HDI PCB の先進的な材料と層構造は,熱散を効果的に管理し,敏感なアプリケーションでの性能を維持するのに役立ちます.

4. ルーティング の 柔軟性 を 向上 さ せる:

   • マイクロバイアスや埋葬バイアスの利用は複雑なルーティングオプションを可能にし,複雑な回路設計が可能になります

5. 軽量:

   • HDI 設計における材料の使用量の削減により,軽いボードが作られ,携帯測定装置には便利です.

6. 大量 で の 費用 効果:

   • 初期コストが高くなるかもしれないが,HDI PCBは効率性や性能により,大量の生産でコスト効率的である.

7. カスタマイズ可能性:

   • 特定の用途に合わせて,測定器のニーズを満たすユニークなレイアウトとコンポーネントの配置を可能にします.

8. 耐久性:

   • HDI PCBは,機械的ストレスや環境条件に耐えるように設計され,様々な用途で信頼性を確保します.

9. 規制の遵守:

   • 安全性や性能に関する業界基準を満たすように設計され,異なる計測器の信頼性の高い動作を保証する.

10. 統合 の 容易 性:

    • 様々なコンポーネントや技術と互換性があり,高度な機能を計測装置に組み込むことを容易にする.
