hdi PCB
Created with Pixso. 多層硬質HDIPCB プリント回路板 タブレット コンピュータ 電子機器 製造

多層硬質HDIPCB プリント回路板 タブレット コンピュータ 電子機器 製造

ブランド名: TECircuit
モデル番号: TEC0153
MOQ: 1pcs
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品タイプ:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0056
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

多層硬いHDIPCBボード

,

電子機器製造 硬いHDIPCB

,

コンピュータ製造 印刷回路板

製品説明

製品画像

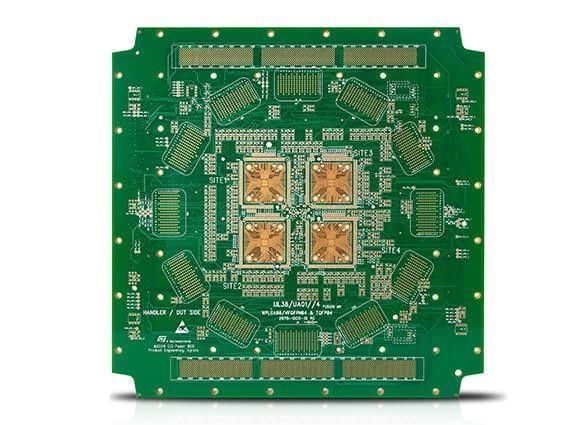

多層硬質HDIPCB プリント回路板 タブレット コンピュータ 電子機器 製造 0







TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション



  • メイン論理ボード:

    • 中央処理ユニット (CPU) とグラフィック処理ユニット (GPU) の回路で使用され,強力なパフォーマンスのために高密度の接続を提供します.
  • ディスプレイインターフェース:

    • タッチスクリーンとLCD/LEDディスプレイの接続に使用され,高解像度の出力と応答性を保証します.
  • 電力管理システム:

    • バッテリーの充電,電源配送,エネルギー効率を管理する回路に統合して バッテリーの寿命を延ばします
  • 無線通信モジュール:

    • Wi-Fi,Bluetooth,セルラー接続のコンポーネントで使用され,信頼性と高速なデータ転送を保証します.
  • カメラモジュール:

    • 前部と後部カメラを支える回路で使用され,高品質の画像とビデオ処理を可能にします
  • オーディオ システム:

    • 音声増幅器回路とスピーカー接続に統合され 高品質の音を出力します
  • センサー:

    • アクセレロメーターやジロスコップなどの様々なセンサーで使用され,方向性検出や運動センサーなどの機能を強化します
  • ストレージ インターフェース:

    • フラッシュメモリストレージの接続に使用され,高速なデータアクセスと転送速度を保証する.
  • 充電ポート:

    • USB-C または他の充電インターフェイスに統合され,効率的な電源転送とデータ接続を容易にする.
  • 熱管理システム:

    • 効率的な熱消耗を必要とする設計で使用され,長期間の使用中に最適な性能を維持する.



製品の特徴

  1. 高密度:

    • HDI (High-Density Interconnect) のPCBは,薄いタブレットプロファイルに不可欠な多くのコンポーネントを持つコンパクトな設計を可能にします.
  2. 信号 の 完全 性 が 向上 し た:

    • 短い経路と最適化されたルーティングは信号の質を向上させ 高速データ転送と通信にとって不可欠です
  3. より良い熱管理:

    • 高級な材料と多層設計により 熱を効果的に散布し 集中的な作業中に過熱を防ぐことができます
  4. ルーティング の 柔軟性 を 向上 さ せる:

    • マイクロバイアスや埋められたバイアスの利用により,複雑な回路のレイアウトが可能になり,空間効率を最大化します.
  5. 軽量 デザイン:

    • 材料の使用が減ったため,タブレットデザインが軽くなり,携帯性やユーザー体験が向上します.
  6. 大量生産におけるコスト効率性:

    • 初期コストは高くなるかもしれないが,HDI PCBは性能の優位性により大規模な製造でコスト効率が良い.
  7. カスタマイズ可能性:

    • 特定の設計要件を満たすように調整することができ,さまざまなタブレットモデルにユニークなレイアウトと構成が可能になります.
  8. 耐久性:

    • 環境要因に耐えるように作られ 日常使用で信頼性の高い性能を保証します
  9. 規制の遵守:

    • 安全性や性能に関する業界基準を満たすように設計され,消費電子機器の信頼性の高い動作を保証します.
  10. 統合 の 容易 性:

    • 幅広い部品と互換性があり,先進的な機能と技術をタブレットに組み込むことを容易にする.





よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要件 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様の IP を保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を申し出ることができます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
