hdi PCB
Created with Pixso. 多層高密度インターコネクトPCB 激光距離計のための硬式印刷回路板

多層高密度インターコネクトPCB 激光距離計のための硬式印刷回路板

ブランド名: TECircuit
モデル番号: TEC0229
MOQ: 1pcs
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品種類:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0097
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

レーザー距離計 硬式印刷回路板

,

多層高密度接続PCB

,

高密度間接PCB

製品説明



製品画像

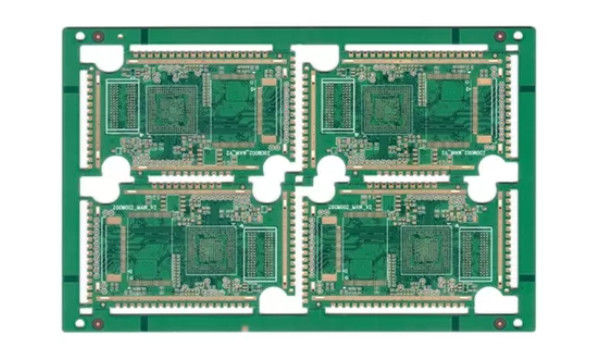

多層高密度インターコネクトPCB 激光距離計のための硬式印刷回路板 0







TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション

  • 測量 と 建設:

    • 建設現場の距離を正確に測る測量機器で使用され,プロジェクトの効率を向上させる.
  • 林業:

    • 林業用で木の高さや距離を測定し,資源管理に役立つ.
  • 軍事と防衛:

    • 軍事装備に組み込まれており,様々な戦術状況で標的と距離測定を行う.
  • スポーツ と 娯楽:

    • ゴルフ用距離計や他のスポーツ用装置で 距離を正確に測定し 性能を向上させます
  • ロボット:

    • ロボットシステムで利用され,ナビゲーションや障害物検出で,正確な動きと位置付けを可能にします.
  • ドローン:

    • 高度測定と地形マッピングのためのUAV (無人機) に統合され,飛行能力を向上させる.
  • 自動車用:

    • 先進的な運転支援システム (ADAS) で距離測定と衝突回避に使用される.
  • 産業自動化:

    • 材料の処理のための自動化されたシステムで使用され,効率の向上のために正確な距離測定が可能になります.
  • 家庭 の 改良:

    • 家庭プロジェクトで正確な測定のためにDIY愛好家や専門家によって使用されるレーザー距離計で見つけられます
  • 航空宇宙:

    • 高度測定とナビゲーションのための航空宇宙アプリケーションに統合され,飛行操作の精度を保証します.



製品の特徴

  1. 高密度インターコネクト (HDI) の設計:

    • HDI技術を活用してコンパクトで効率的なレイアウトを図り,ポータブルデバイスにとって不可欠なより小さなフットプリントで複雑な回路を可能にします.
  2. 精密信号処理:

    • 高周波信号に最適化され 正確な距離測定と高速なデータ処理を保証します
  3. 複数の層の能力:

    • レーザーダイオード,センサー,マイクロコントローラなどの様々なコンポーネントを収容するための複数の層をサポートし,機能性を向上させます.
  4. 低電力消費:

    • エネルギー効率のために設計され 手持ちデバイスのバッテリー寿命を 性能を損なうことなく延長します
  5. 統合部品:

    • 増幅器,ADC (アナログからデジタル変換器) とマイクロコントローラを含む様々なコンポーネントを搭載し,正確な測定と制御を容易にする.
  6. 熱管理:

    • 長時間使用中の性能を維持するために不可欠な熱散のための最適化されたレイアウトが特徴です.
  7. 強力な接続性:

    • 複数の通信プロトコル (例えば,USB,Bluetooth) をサポートし,データ転送とデバイス統合を可能にします.
  8. コンパクト で 軽い:

    • 携帯用距離測定器の適用に適した小さな形状因子で,様々な環境で持ち運びおよび使用を容易にする.
  9. 耐久性:

    • 環境に耐える素材で 屋外での信頼性を保証します
  10. 設定可能なレイアウト:

    • コンポーネントの配置に柔軟性を提供し,設計者が特定のアプリケーションや要件に最適化できるようにします.



よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要求 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様のIPを保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を提供できます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水用銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
