Created with Pixso. 電子チューナー用の多層硬いPCBHDI印刷回路板

電子チューナー用の多層硬いPCBHDI印刷回路板

ブランド名: TECircuit
モデル番号: TEC0221
MOQ: 試料1個 100個 卸売品
価格: USD 1.99 ~ USD9.99/pcs
配達時間: 5~15 週日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
詳細情報
起源の場所:
中国
証明:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
ブランド:
シェンzhen Tecircuit Electronics Co., Ltd
製品種類:
PCB,高周波ボード,RIGID PCB,Rigid board,Flexible board,Rigid-Flex PCB,IC基板,メタルコア
商品番号:
R0089
サービス:
PCBAサービス
パッケージの詳細:
バキュームパッケージ+カートンボックス
供給の能力:
50000 PC/月
ハイライト:

電子チューナー HDI 印刷回路板

,

多層HDI印刷回路板

,

電子チューナー 多層硬 PCB

製品説明



製品画像

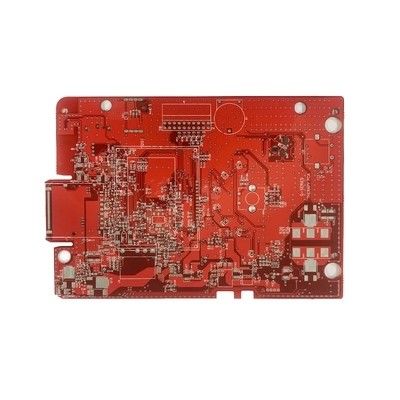

電子チューナー用の多層硬いPCBHDI印刷回路板 0







TECircuitについて



見つかりました:TECircuit は,2004.

場所:中国シェンゼンに拠点を置く電子機器製造サービス (EMS) プロバイダー.


ポイント:パーソナライズ可能な EMS PCB申し出全範囲で単止車
店舗サービス

サービス:
印刷回路板 (PCB) そして印刷回路板の組立PCBA柔軟性のある印刷回路板FPC部品 調達,
箱の構築 テスト


品質保証 UL,ISO 9001,ISO 14001,ISO13485ITAF 16949とROHSとREACHに準拠しています.

工場の写真:
会社自社工場: 5万平方メートル 従業員: 930人以上 月間生産能力: 10万平方メートル



製品アプリケーション

  • 消費電子機器:

    • テレビ,ラジオ,オーディオシステムで精密なチューニングと信号処理に使用される.
  • 自動車システム:

    • 車のオーディオシステムやインフォテインメントユニットで使用され 音質と機能が向上します
  • 電気通信:

    • 高周波の信号調節を必要とする機器,例えばルーターやモデムで使用される.
  • 放送機器:

    • プロのオーディオ・ビデオ機器には不可欠で,正確な信号受信と処理を保証します.
  • 試験・測定装置:

    • 精密な周波数調節と高性能を必要とする機器で使用されます
  • 医療機器:

    • 正確な信号処理を必要とする装置に組み込まれます 診断画像機器などです
  • スマートホームデバイス:

    • 信頼性の高い通信とチューニング機能を必要とする様々なスマートデバイスで見られます
  • ウェアラブル テクノロジー:

    • 高性能電子機器を搭載したコンパクトな設計を必要とするデバイスで使用されます
  • IoT デバイス:

    • 効率的なデータ送信と信号管理のためのモノのインターネットデバイスに統合されています
  • 研究開発:

    • 新しいチューニング技術とアプリケーションをテストするために R&Dで使用されます.



製品の特徴

  1. 高密度接続:

    • HDIPCBは,より小さな領域でより多くの相互接続を持つコンパクトな設計を可能にし,電子チューナーに理想的です.
  2. 性能 が 向上 する:

    • 短い経路と調節精度にとって重要な信号損失の減少により 電気性能が向上します
  3. 多層オプション:

    • 多層ボードを1つのユニットに様々な機能を組み込むことができ,複数のコンポーネントの必要性を軽減します.
  4. 熱管理:

    • 効率的な散熱機能は,長期使用中に安定した動作を保証します.
  5. 信号の整合性:

    • HDI技術では高周波信号がサポートされ,正確なチューニングと最小限の干渉を必要とする現代の電子チューナーには不可欠です.
  6. 細い 線 と 空間 の 特徴:

    • より複雑な回路設計を可能にする より細い痕跡とスペースをサポートできる
  7. 費用効率:

    • HDI PCBは最初は高価なものですが,しばしば組み立てコストを削減し信頼性を向上させます.
  8. 柔軟な設計:

    • 様々な設計構成をサポートし,他のコンポーネントとの統合を容易にする.
  9. 頑丈さ:

    • より厳しい環境に耐えるように設計され,モバイルや屋外アプリケーションで使用されるチューナーに有益である.
  10. 互換性:

    • ワイヤレス通信システムなどの他の技術と簡単に統合され,機能が向上します



よくある質問

質問 1 引上げには何が必要ですか?
答え:
PCB:QTY,ゲルバーファイル,技術要求 ((材料/表面仕上げ処理/銅厚さ/板厚さ,...)
PCBA:PCB情報,BOM, (テスト文書...)

Q2: どのファイル形式を生産に採用しますか?
答え:
PCB ゲルバーファイル
PCBのBOMリスト
PCBAの試験方法


Q3:私のファイルは安全ですか?
答え:
お客様のファイルは完全に安全で保管されます. 私たちはプロセス全体でお客様のIPを保護します. お客様のすべての文書は第三者と共有されません.

Q4: 送料の方法は?
答え:

FedEx/DHL/TNT/UPSで送料を提供できます.また,お客様が提供する送料方法も受け入れられます.

Q5: 支払い方法は?
答え:
先行送金 (先行TT,T/T),PayPalは受け入れられます.

わかった製品説明わかった

仕様:
PCB 層: 1〜42層
PCB材料: CEM1,CEM3,ロジャース,FR-4,高Tg FR-4,アルミベース,ハロゲンフリー
最大PCBボードサイズ: 620mm*1100mm
PCB 証明書: RoHS指令に準拠
PCBの厚さ: 1.6 ±0.1mm
外層銅厚さ: 0.5-5オンス
内層銅厚さ: 0.5-4オンス
PCB 最大板厚さ: 6.0mm
穴の最小サイズ: 0.20mm
最小ライン幅/スペース: 3/3ミリ
ミニ S/Mピッチ: 0.1mm (((4mil)
プレートの厚さと開口率: 30:1
最小穴銅: 20μm
許容性 (PTH): ±0.075mm ((3ミリ)
許容性 (NPTH) ±0.05mm (2ミリ)
穴の位置偏差: ±0.05mm (2ミリ)
概要 許容度: ±0.05mm (2ミリ)
PCB溶接マスク: 黒,白,黄色
PCB表面加工: HASL 鉛のない 浸水用 ENIG 化学スチロール 閃光金 OSP 金指 剥がれる 浸水用銀
伝説 ホワイト
Eテスト: 100%AOI,X線,飛行探査機テスト
概要: ルーツとスコア/Vカット
検査基準: IPC-A-610CCクラスII
証明書: UL (E503048),ISO9001/ISO14001/IATF16949
出発報告: 最終検査,Eテスト,溶接性テスト,マイクロセクションなど
